YSHIELD SAFEBUILD® U230 | Membrana de apantallamiento electromagnético

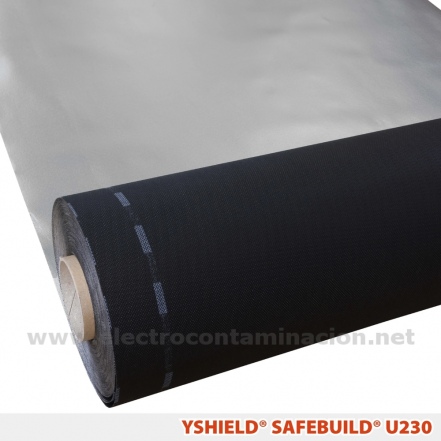

Descripción de la membrana apantallante SAFEBUILD® U230

• Se trata de una membrana de cuatro capas con una lámina de aluminio microagujereada por una cara para apantallar campos electromagnéticos de alta frecuencia y campos eléctricos alternos de baja frecuencia.
• El material de base es una membrana impermeable y transpirable.
• La membrana muestra una cara con una fina lámina de aluminio microagujereada, con 200.000 pequeños orificios por metro cuadrado, lo que hace que el material sea muy permeable al vapor de agua. Los microagujeros son tan diminutos que no afectan a la sensacional calidad de atenuación.
• Para uso interior y exteriores puede utilizarse universalmente para tejados, fachadas y construcciones en seco. La membrana optimiza la estanqueidad al viento de la construcción y repele la lluvia. La lámina de aluminio protege contra la penetración de aire caliente en verano y de aire frío en invierno.
• Sólo es adecuado para la colocación suelta si la membrana está protegido de roces o daños mecánicos.

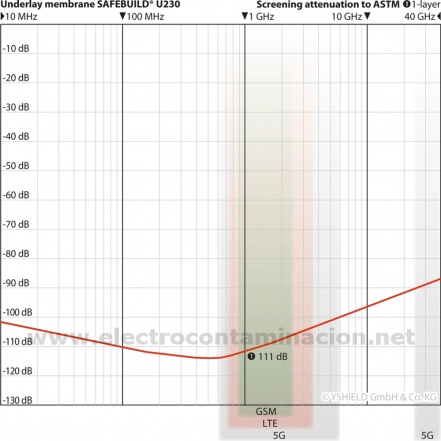

• La medición de atenuación de las ondas electromagnéticas >de 40/600 MHz a 40 GHz< se ha realizado (dependiendo de las propiedades del material) de acuerdo con la norma IEEE Std 299™-2006 o de acuerdo con la norma ASTM D4935-10 (vea arriba la foto de la gráfica de atenuación).
• Apto para toma a tierra (BF) mediante complementos opcionales.
• Idóneo para apantallamientos para recintos (tiendas, almacenes, etc.) con sistemas RFID
• Indicado para la 5G: muestra una excelente calidad de atenuación, pudiendo apantallar el espectro de frecuencias hasta más allá de los 40 GHz., consiguiendo una eficacia de apantallamiento en ambos espectros de frecuencia 5G-FR1 (600 MHz - 6 GHz) y 5G-FR2 (24 GHz - 40 GHz).
• Indicado para RFID: Tanto las pinturas HSF54 como el papel SAFEBUILD son especialmente indicados para el apantallamiento de sistemas RFID
• Certificado TÜV-SÜD: En breve disponible

APLICACIÓN

• La aplicación correcta de una membrana abierta a la difusión, impermeable, reflectante para tejados, para fachadas y construcción en seco, es la común y conocida por su instalador, proyectista y arquitecto.
• Para obtener el mejor resultado de apantallamiento electromagnético, las membranas deben colocarse solapadas y sin huecos. Los orificios de fijación deben ser lo más pequeños posible.

TOMA A TIERRA

• Este producto dispone de una superficie eléctricamente conductora por lo que puede/debe conectarse a tierra integrándola en la conexión equipotencial funcional (FPA).
• Con la conexión a una toma a tierra podrá descargar posibles cargas eléctricas de baja frecuencia y cargas electroestáticas.
• La calidad de la toma a tierra es importante para garantizar su óptimo funcionamiento de ahí que debería ser revisada por un electricista. Nuestra empresa no asume responsabilidades por los posibles daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
• Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
• Encontrará los componentes adecuados en el menu izquierdo bajo "Toma a tierra" o abajo en "Productos relacionados".
• Para la correcta derivación a tierra recomendamos comprobar, mediante el PAN-Schukotest, que su instalación eléctrica realmente dispone de una toma a tierra.
• La calidad de la toma a tierra (resistencia eléctrica) se podrá medir mediante el medidor PAN-Groundingtest
