Groundingtest PAN | Comprobador de toma a tierra

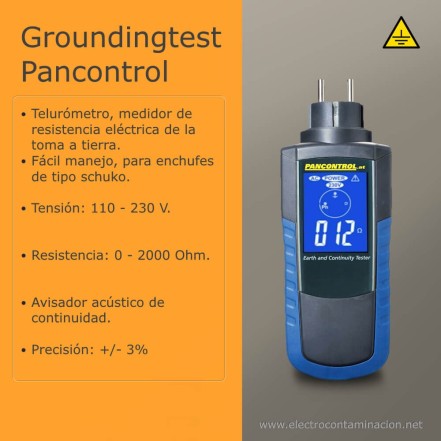

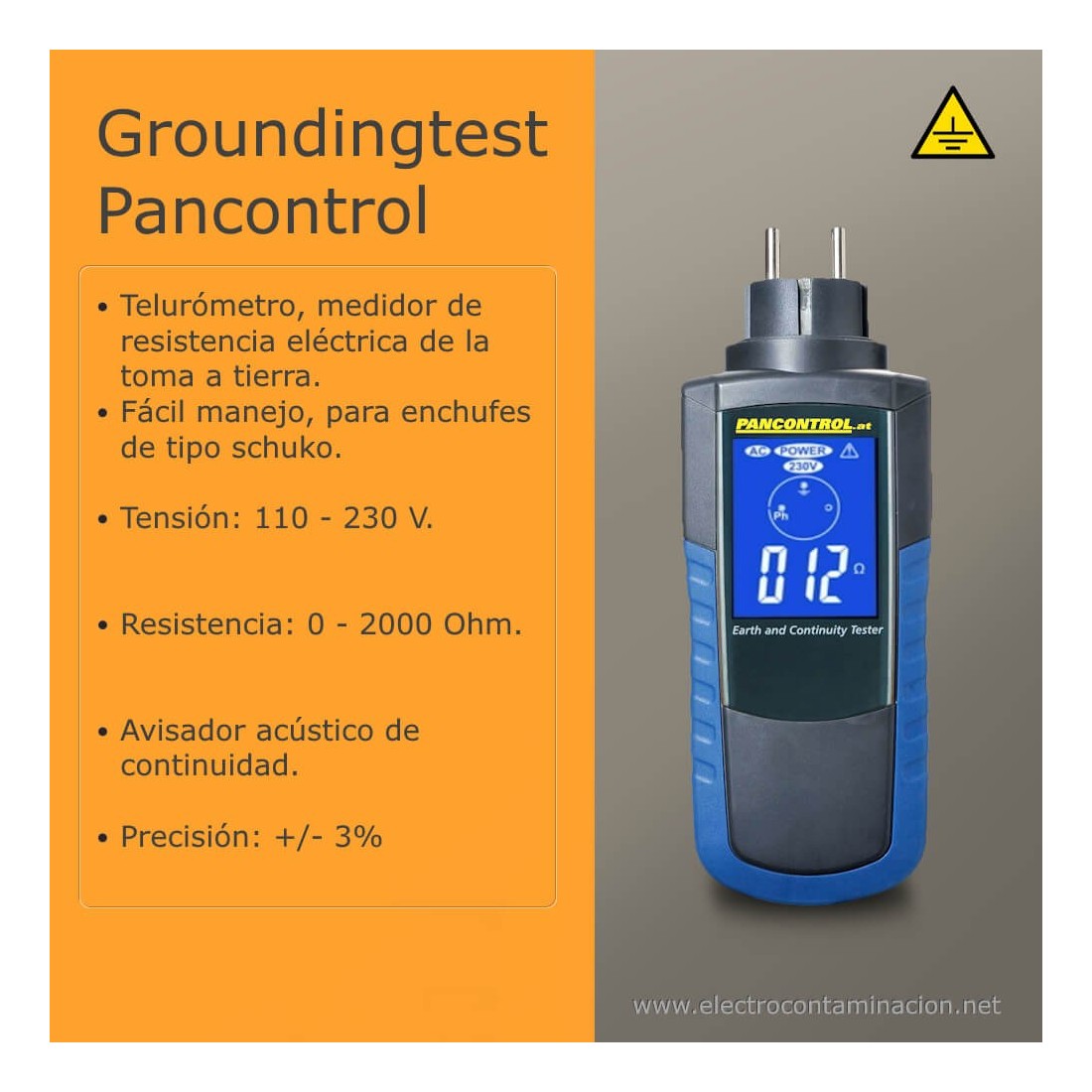

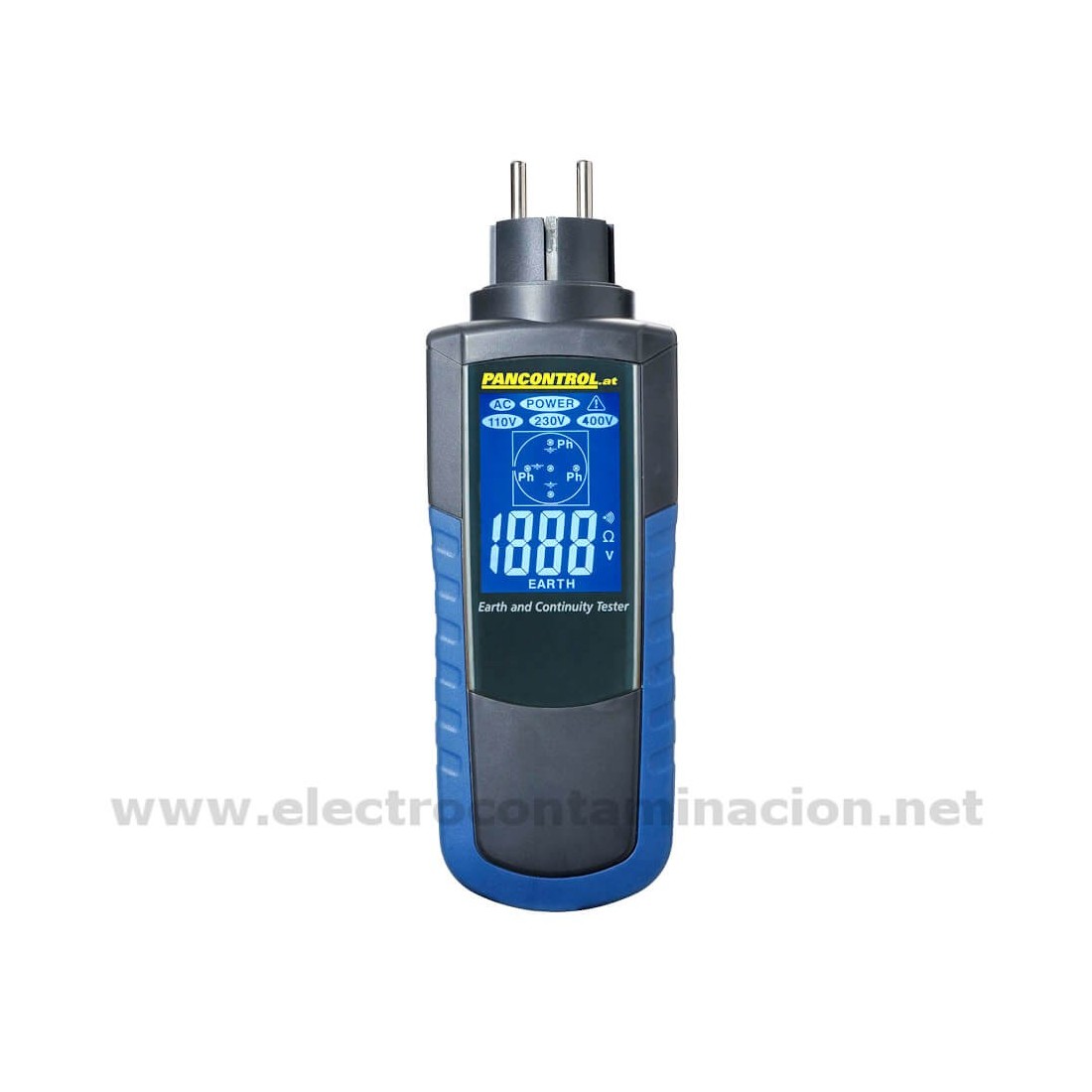

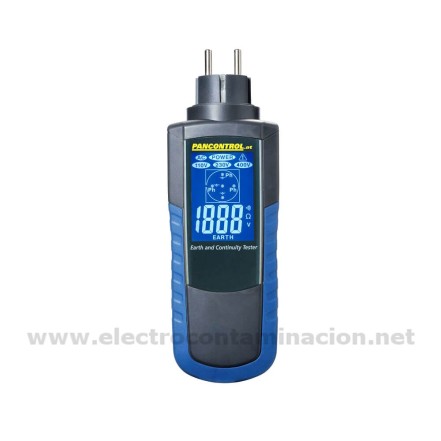

Descripción del medidor de toma a tierra Groundingtest PAN

• El comprobador de toma a tierra Groundingtest PAN le permitirá medir la resistencia eléctrica de la toma a tierra de su instalación monofásica, mostrando el valor de dicha resistencia en Ohmios.

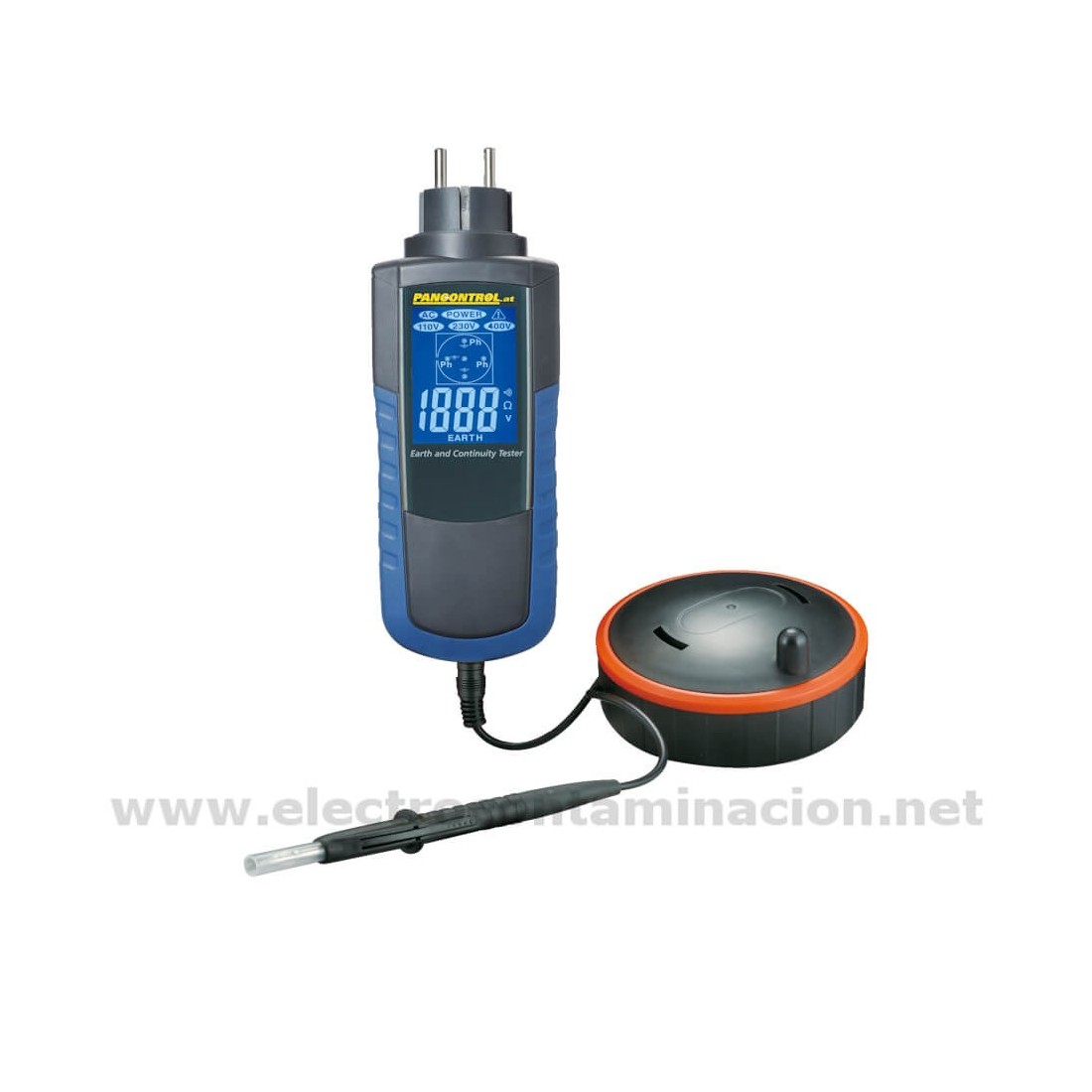

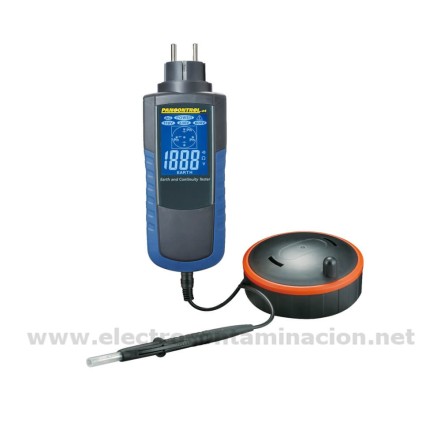

• Podrá localizar la posición de la fase activa (Izquierda o derecha), comprobar la tensión de la red y comprobar la continuidad (tanto del conductor de tierra como conexiones equipotenciales principales y locales).
• El comprobador de toma a tierra Groundingtest PAN puede ser utilizado en cualquier enchufe Schuko de 16 A,

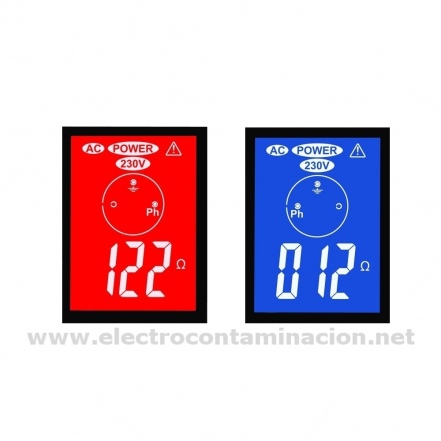

• la pantalla retroiluminada en dos colores le indicará inmediatamente de las condiciones de la instalación, a saber: Azul: Correcto Rojo: Fallo (Resistencia a tierra > 100, tensión incorrecta...)
• Este comprobador de toma a tierra utiliza el principio del "fallo de bucle", utilizado en las instalaciones del tipo TT (EE).
• Para obtener resultados óptimos en el apantallamiento de baja frecuencia, es primordial disponer de una buena toma a tierra. Gracias al medidor de toma a tierra Groundingtest PAN podrá medir de forma sencilla la calidad de dicha toma a tierra. Recomendamos que aquellos materiales apantallantes directamente fijados a la pared o cercanos a consumidores eléctrico estén conectados a una buena toma de tierra. Según el SBM/IBN la resistencia no debe ser superior a 6 Ohm y a ser posible debería ser inferior a 2 Ohmios.
• La medición con el medidor de toma a tierra Groundingtest PAN no debe sustituir a una medición profesional si no servir como un complemento diagnóstico.

Características técnicas del medidor de toma a tierra Groundingtest PAN

• Pantalla retroiluminada en dos colores
• Rango de medida: 1-1999 Ohmios
• Corriente de medida del bucle de tierra menor que el umbral de corte de los disyuntores de 30mA
• Precisión de medición: +/- (3% + 3dígitos) para resistencia pura (Rango 0-200 a 23°C +/- 5°C)
• Tensión de funcionamiento: 230V (Fase/Neutro) -10/+6%
• IEC 61010-1 EN 61557-4
• Instalaciones categoría III
• Clase II IP40, IK06
• Temperatura de funcionamiento: -15°C /+45°C
• Temperatura de almacenamiento: -25°C /+70ºC
