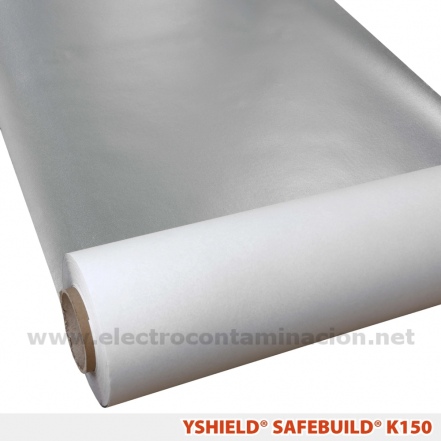

SAFEBUILD K150 papel de apantallamiento electromagnético CEM, RFID, 5G View larger
Previous Next

YSHIELD SAFEBUILD® K150 | Papel apantallante electromagnético

SAFEBUILD K150

Indicado para paredes y techos en interiores. Ancho 70cm.
Calidad de atenuación máxima: 100 dB
Especialmente indicado para 5G y RFID

Generalmente disponible en 1-3 días

YSHIELD

More details

  • 9,05 € IVA Incluido

  • Descripción del papel apantallante SAFEBUILD® K150

    • Se trata de un papel con revestimiento metálico por una cara para apantallar campos electromagnéticos de alta frecuencia y campos eléctricos alternos de baja frecuencia.
    • El material de base es un papel pintado blanco con una estabilidad dimensional muy alta durante y después del procesamiento.
    • El papel muestra una cara con una fina lámina de aluminio microagujereada, con 200.000 pequeños orificios por metro cuadrado, lo que hace que el material sea muy permeable al vapor de agua. Los microagujeros son tan diminutos que no afectan a la sensacional calidad de atenuación.
    • Sólo para uso interior en paredes y techos como papel colocado bajo papel pintado decorativo.
    • Sólo es adecuado para la colocación suelta si el papel pintado está protegido de roces o daños mecánicos.

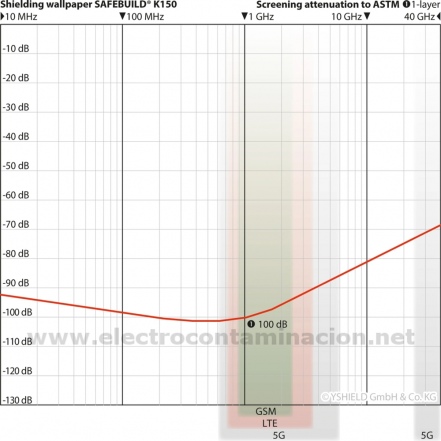

    • La medición de atenuación de las ondas electromagnéticas >de 40/600 MHz a 40 GHz< se ha realizado (dependiendo de las propiedades del material) de acuerdo con la norma IEEE Std 299™-2006 o de acuerdo con la norma ASTM D4935-10 (vea arriba la foto de la gráfica de atenuación).
    • Apto para toma a tierra (BF) mediante complementos opcionales.
    • Idóneo para apantallamientos para recintos (tiendas, almacenes, etc.) con sistemas RFID
    • 5GIndicado para la 5G: muestra una excelente calidad de atenuación, pudiendo apantallar el espectro de frecuencias hasta más allá de los 40 GHz., consiguiendo una eficacia de apantallamiento en ambos espectros de frecuencia 5G-FR1 (600 MHz - 6 GHz) y 5G-FR2 (24 GHz - 40 GHz).
    • Indicado para RFID: Tanto las pinturas HSF54 como el papel SAFEBUILD son especialmente indicados para el apantallamiento de sistemas RFID
    • Certificado TÜV-SÜD: En breve disponible

    Aplicación

    • Base: La base debe estar libre de suciedad, de capas hidrosolubles y seca. Las bases muy absorbentes deben ser tratados previamente con nuestra imprimación GK5.
    • 1-Adherir con el lado metalizado hacia la habitación: Técnicamente es la mejor solución, aunque el resultado no sea tan estético. Todas las tiras se podrán interconectar fácilmente con la cinta de puesta a tierra GSX. Solución óptima a la hora de desear retirar el papel de la pared. No dejaría residuos metálicos adheridos en la pared.
    • 2-Adherir con el lado del papel blanco hacia la habitación: Visualmente es la solución más estética, pero dificulta pegar la cinta de puesta a tierra. Si desea hacerlo así, pegar primero la cinta de puesta a tierra GSX sobre la base para que la parte metálica del papel esté en directo contacto con la GSX.
    • Recomendamos que se prueben diferentes adhesivos.
    • Adhesivo: Para papel pintado pesado.
    • Las láminas deberían pegarse solapadas, esto le dará el mejor resultado de atenuación. El solapamiento puede alisarse y lijarse con una masilla fina.
    • Otra posibilidad es pegarlas canto a canto, pero de este modo se producirán pérdidas mínimas en el apantallamiento de las frecuencias más altas.
    • Precaución: Debido a la gruesa capa de metal, el papel pintado tiene bordes afilados después del corte. Trabaje con precaución y utilice guantes de protección.
    • Materiales de contacto: Debido a la capa de aluminio, se debe asegurar un valor de pH neutro de pH 6-8 para todos los materiales al pegar y repintar. Las pinturas «sin conservantes» contienen silicato potásico con un valor de pH elevado, de hasta 12, para su conservación; dichas pinturas no deben utilizarse.

    Toma a tierra

    • Este producto dispone de una superficie eléctricamente conductora por lo que puede/debe conectarse a tierra integrándola en la conexión equipotencial funcional (FPA).
    • Con la conexión a una toma a tierra podrá descargar posibles cargas eléctricas de baja frecuencia y cargas electroestáticas.
    • Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
    • La calidad de la toma a tierra es importante para garantizar su óptima derivación/funcionamiento de ahí que debería ser revisada. Nuestra empresa no asume responsabilidades por los posibles daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
    • Para la correcta derivación a tierra recomendamos comprobar, mediante el PAN-Schukotest, que su instalación eléctrica realmente dispone de una toma a tierra.
    • La calidad de la toma a tierra (resistencia eléctrica) se podrá medir mediante el medidor C-OHM

    Características técnicas

    • Capacidad máxima de atenuación: Hasta 102 dB (vea gráfica de atenuación).
    • Capacidad de atenuación a 1 GHz: 100 dB (99,99999999%)
    • Ancho: 70 cm.
    • Largo: metros deseados.
    • Grosor: 0,24 mm.
    • Peso: 150g/m2
    • Valor sd: 0,012m permeabilidad al vapor de agua muy elevada
    • Color: Blanco/Gris metalico
    • Composición: Zinc, celulosa, fibras de poliéster
    • Resistencia a la corrosión: Corresponde a la del aluminio
    • Composición: Celulosa, aluminio, polvo adhesivo (certificado OEKO-TEX®)
    • Conductividad superficial: 0,0018 Ohm (resistencia cuadrada)

    Otros datos

    • Peso aproximado: 110 g/metro lineal
    • Dimensiones: 70 mm
    • GTIN13: 4260103667104
    • COO: DE
    • TARIC: 54071000

    Información importante

    • El material cortado y/o confeccionado a medida está excluido del derecho de devolución.
    • Las mallas/papeles contienen metales, de ahí que pueden oscurecerse por zonas o cambiar de tonalidad. Esto no es un indicio de un desperfecto, sino normal, sobre todo en metales como la plata y el cobre.
    • Para la venta de productos cortados a medida, la cantidad indicada en el carrito de compra corresponde a los metros lineales de dicho producto.
