Yshield HNG100 | Malla de apantallamiento electromagnético

Descripción de la malla apantallante YSHIELD HNG100

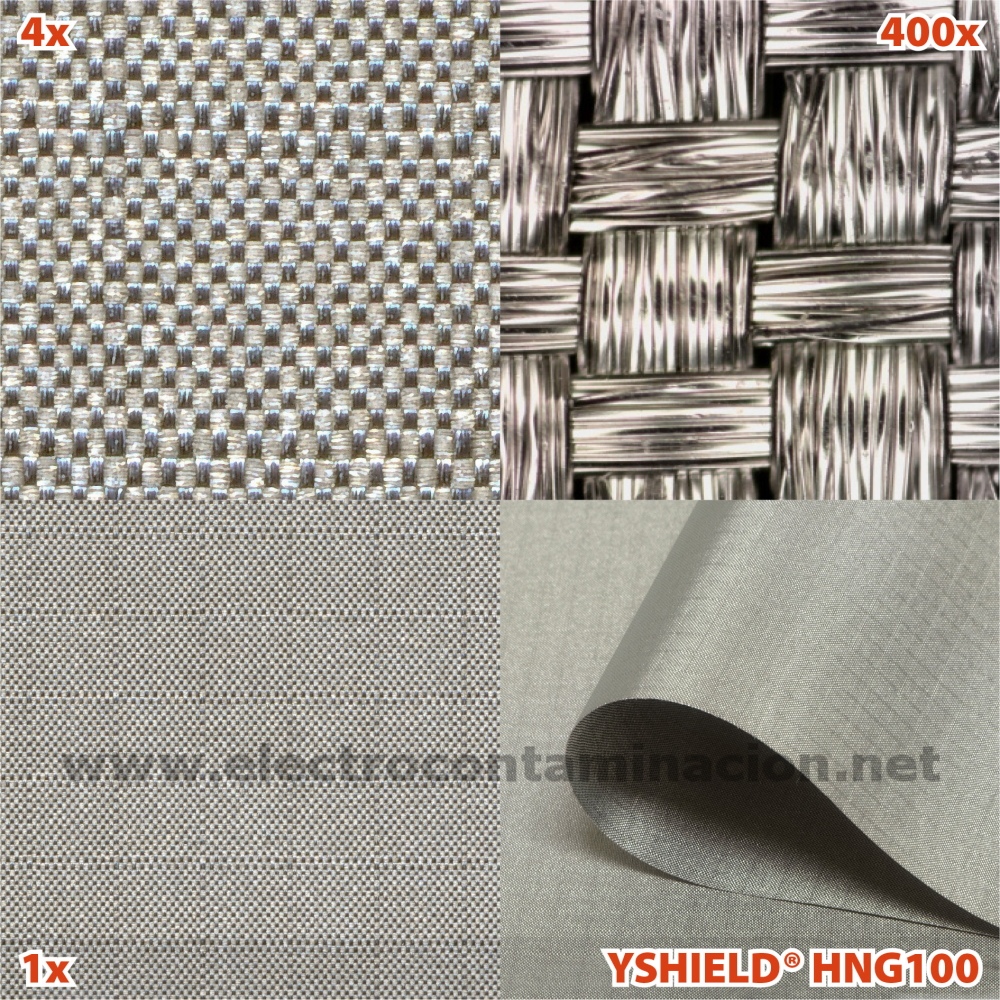

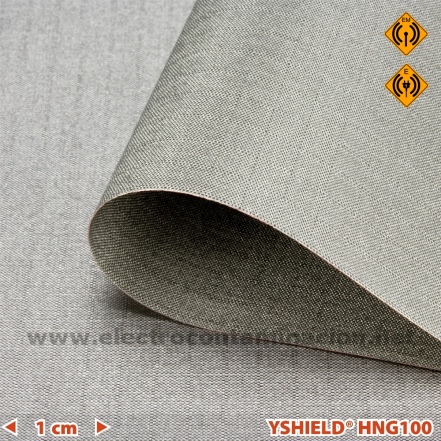

• La malla apantallante electromagnética HNG100 es una malla para interiores con una excelente capacidad de apantallamiento
• Indicada para pegar o grapar sobre paredes o para ser colocada bajo alfombras, moquetas, parquet flotante, etc...
• Protege de los campos electromagnéticos de alta frecuencia y campos eléctricos de baja frecuencia mediante la conexión a toma de tierra opcional.

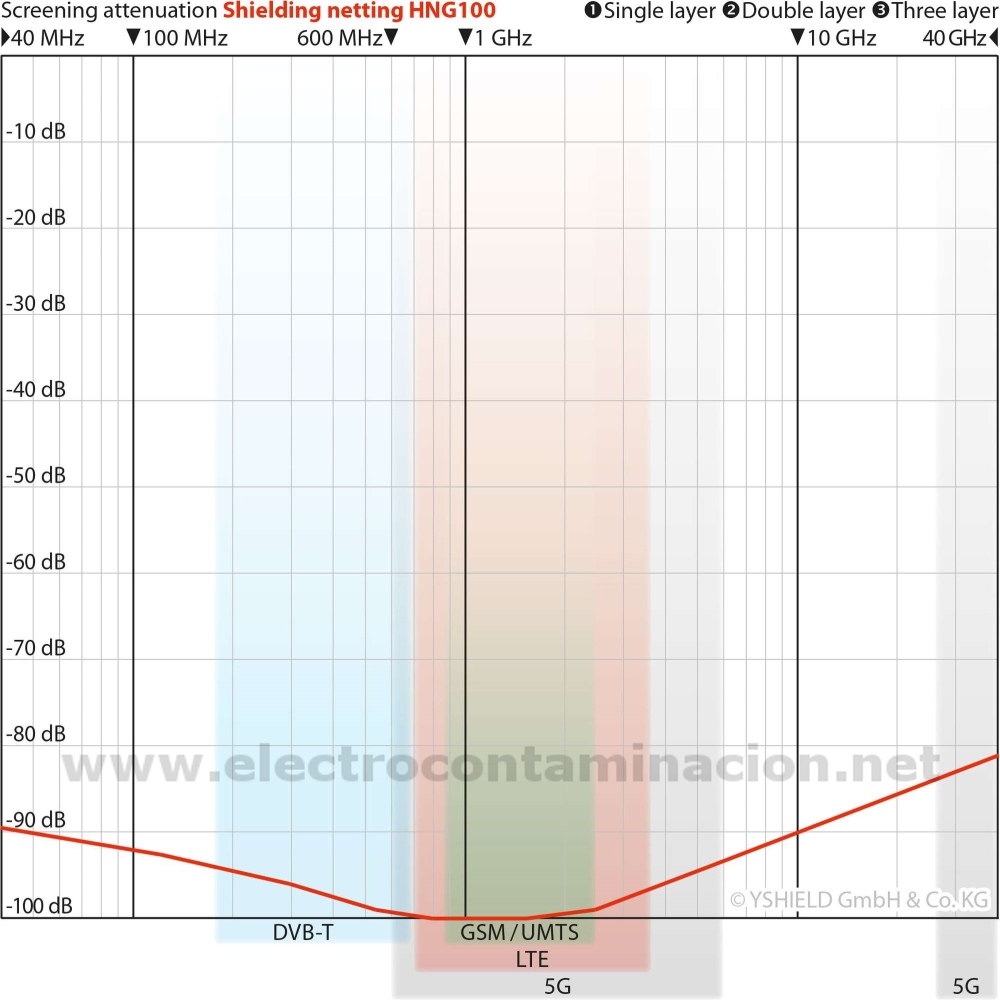

• La medición de atenuación de las ondas electromagnéticas >de 40/600 MHz a 40 GHz< se ha realizado (dependiendo de las propiedades del material) de acuerdo con la norma IEEE Std 299™-2006 o de acuerdo con la norma ASTM D4935-10 (vea arriba la foto de la gráfica de atenuación).
• Apto para toma a tierra (BF) mediante complementos opcionales.
• Indicado para la 5G: Esta malla de Yshield muestra una buena linealidad en la calidad de atenuación, pudiendo apantallar el espectro de frecuencias hasta más allá de los 40 GHz., consiguiendo una eficacia de apantallamiento en ambos espectros de frecuencia 5G-FR1 (600 MHz - 6 GHz) y 5G-FR2 (24 GHz - 40 GHz).

Aplicación

• Encolado: Recomendamos utilizar un adhesivo de dispersión comercial para aplicar por debajo del papel pintado. La superficie de la pared y el reverso del material se recubren previamente con el adhesivo de dispersión utilizando un rodillo de pintor. Coloque el material húmedo sobre húmedo, fíjelo a mano (con guantes desechables) y presione con un rodillo de presión de goma sin dejar arrugas. Trabaje con rapidez y sólo por pieza para que el adhesivo de dispersión no se seque. El pegado sin arrugas sólo es posible en bases absolutamente lisas.
• Mecánico: se puede colocar el material de forma suelta, por ejemplo, debajo de revestimientos de suelo, o fijarlo con tachuelas, por ejemplo, en la construcción de paneles de yeso. Trabaje siempre solapando las piezas para que las tiras estén conectadas entre sí para así poder derivar correctamente a toma de tierra.

Toma a tierra

• Este producto dispone de una superficie eléctricamente conductora por lo que puede/debe conectarse a tierra integrándola en la conexión equipotencial funcional (FPA).
• Con la conexión a una toma a tierra podrá descargar posibles cargas eléctricas de baja frecuencia y cargas electroestáticas.
• Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
• La calidad de la toma a tierra es importante para garantizar su óptima derivación/funcionamiento de ahí que debería ser revisada. Nuestra empresa no asume responsabilidades por los posibles daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
• Para la correcta derivación a tierra recomendamos comprobar, mediante el PAN-Schukotest, que su instalación eléctrica realmente dispone de una toma a tierra.
• La calidad de la toma a tierra (resistencia eléctrica) se podrá medir mediante el medidor C-OHM
