YSHIELD GF4 | Chapa de toma a tierra combinada

Descripción de la chapa toma a tierra - GF4

• El conector de toma a tierra YSHIELD GF4 es una chapa para la conexión a toma de tierra de elementos apantallantes grandes como; fachadas, paredes, techos suelos, etc.
• Carcasa grande (120x120 mm) para montaje superficial y empotrado (bajo revoco)
• Para el montaje directo sobre productos de apantallamiento (pintura, malla, etc.)

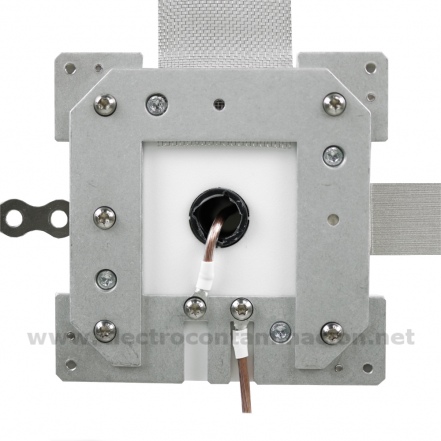

• Con 3 puntos de fijación (pinzamiento) para cintas o mallas apantallantes complementarias. De esta manera se puede combinar la conexión a tierra paralela de hasta 4 componentes.
• Apto para zonas grandes con: pintura de apantallamiento, tejido de apantallamiento, revocos de apantallamiento, malla de armado apantallantes, etc.
• Apto para uso en interiores
• Apto para uso en exteriores (se requiere un sellado adicional).
• Se requiere una pieza por área apantallada contigua.
• Empotrable en placas de yeso (con 11 mm de altura es más fino que un panel de yeso)
• La chapa GF4 puede utilizarse como ladrón para diversos componentes derivados a tierra.
• No incluye los cables de conexión YSHIELD GL.
• Incluye tapa embellecedora de plástico blanco.

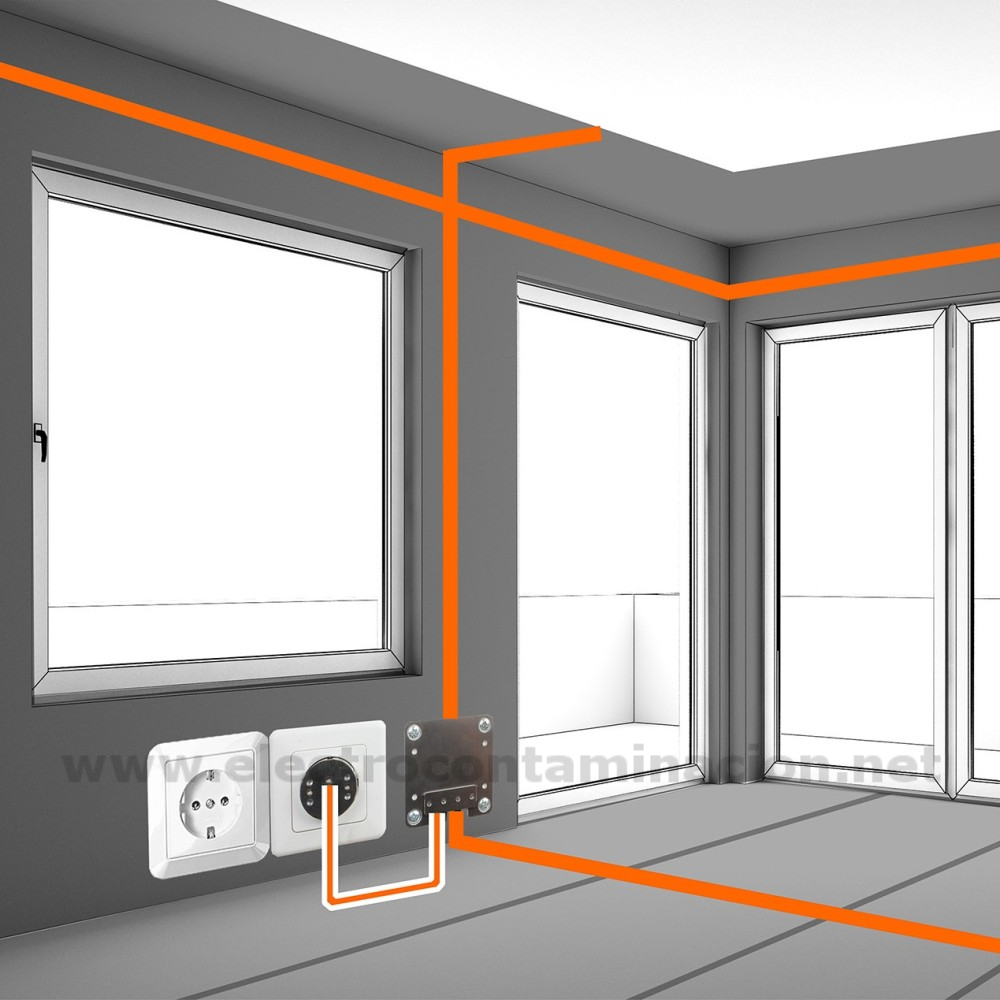

• Puede ser atornillado cerca de un enchufe o caja de registro.

Características de la chapa toma a tierra - GF4

• Dimensiones de la chapa metálica: 115x115x2 mm
• Dimensiones de la tapa plástica: 120x120x11 mm
• Montaje: incluye tornillos, arandelas, tacos, terminales de cable y una herramienta de atornillado con punta Torx®
• Sellado: no incluye la cola de montaje para el sellado
• Posibles conexiones de cables GL: 2

Otros datos

• Peso: 130g.
• Dimensiones envoltorio: 150x120x30 mm
• GTIN13: 4260103665087

• COO: DE
• TARIFF: 76169990

Información adicional

• Por norma general, todos los productos y materiales de apantallamiento que sean conectados a una toma a tierra, su correspondiente conexión/instalación debería ser revisada/realizada por un electricista autorizado para así poder reconocer posibles errores de la instalación eléctrica.

• Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
