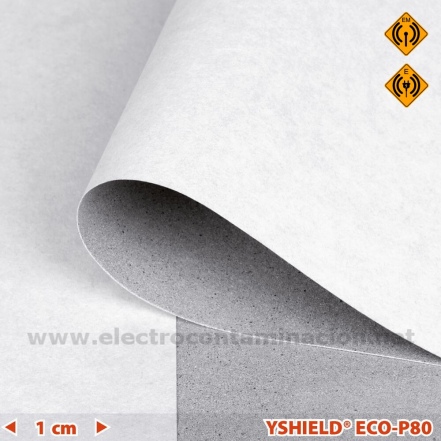

ECO-P80 YSHIELD papel de apantallamiento electromagnético CEM View larger
Previous Next

Yshield ECO-P80 | Papel para apantallamiento electromagnético

ECO-P80

Papel ECO apantallante. Especialmente indicado para paredes y techos. Ancho de 90 cm.
Calidad de atenuación: hasta el 99,999999 %
Indicado también para 5G y RFID

YSHIELD

More details

  • 13,12 € IVA Incluido

  • Descripción del papel apantallante YSHIELD ECO-P80 90cm

    • Se trata de un papel para interiores con revestimiento metálico por una cara para apantallar campos electromagnéticos de alta frecuencia y campos eléctricos alternos de baja frecuencia.
    • El material de base es un papel pintado blanco procedente de Alemania con una estabilidad dimensional muy alta durante y después del procesamiento.
    • La aleación metálica se pulveriza eléctricamente (no químico) por lo que los productos de la serie ECO son altamente difusibles al vapor.
    • Sólo para uso interior en paredes y techos como papel colocado bajo papel pintado decorativo. Sólo es adecuado para la colocación suelta si el papel pintado está protegido de la tensión mecánica.

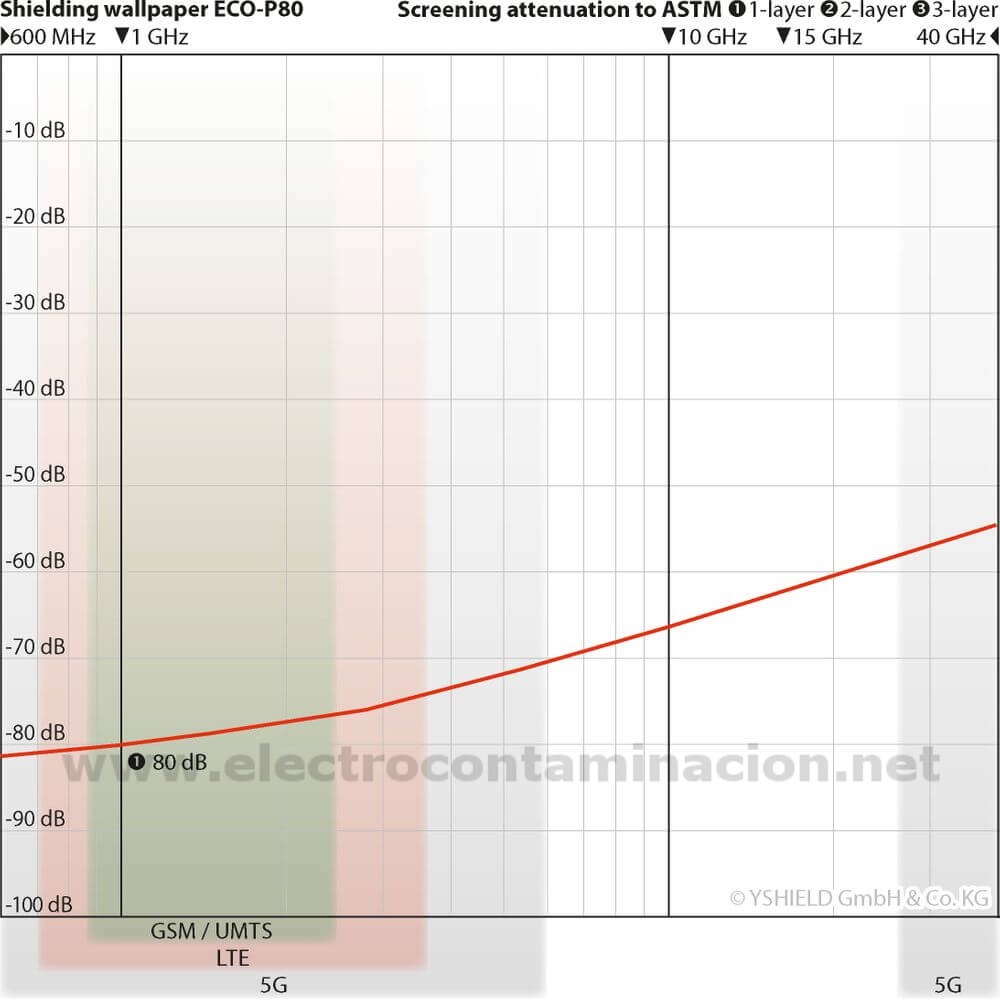

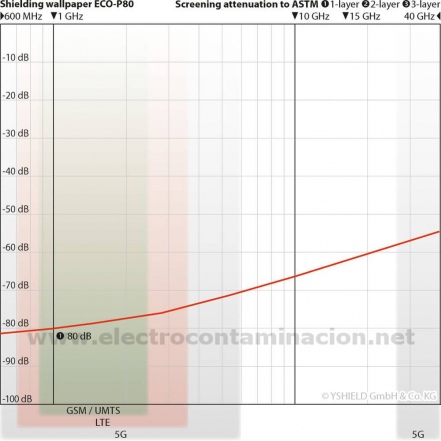

    • La medición de atenuación de las ondas electromagnéticas >de 40/600 MHz a 40 GHz< se ha realizado (dependiendo de las propiedades del material) de acuerdo con la norma IEEE Std 299™-2006 o de acuerdo con la norma ASTM D4935-10 (vea arriba la foto de la gráfica de atenuación).
    • Apto para toma a tierra (BF) mediante complementos opcionales.
    • Idóneo para apantallamientos para recintos (tiendas, almacenes, etc.) con sistemas RFID
    • 5GIndicado para la 5G: Esta malla de Yshield muestra una buena linealidad en la calidad de atenuación, pudiendo apantallar el espectro de frecuencias hasta más allá de los 40 GHz., consiguiendo una eficacia de apantallamiento en ambos espectros de frecuencia 5G-FR1 (600 MHz - 6 GHz) y 5G-FR2 (24 GHz - 40 GHz).

    Aplicación

    • Base: La base debe estar libre de suciedad, de capas hidrosolubles y seca. Las bases muy absorbentes deben ser tratados previamente con nuestra imprimación GK5.
    • 1-Adherir con el lado metalizado hacia la habitación: Técnicamente es la mejor solución, aunque el resultado no sea tan estético. Todas las tiras se podrán interconectar fácilmente con la cinta de puesta a tierra GSX. Solución óptima a la hora de desear retirar el papel de la pared. No dejaría residuos metálicos adheridos en la pared.
    • 2-Adherir con el lado del papel blanco hacia la habitación: Visualmente es la solución más estética, pero dificulta pegar la cinta de puesta a tierra. Si desea hacerlo así, pegar primero la cinta de puesta a tierra GSX sobre la base para que la parte metálica del papel esté en directo contacto con la GSX.
    • Recomendamos que se prueben diferentes adhesivos.
    • Adhesivo: Para papel pintado pesado.
    • Las láminas deberían pegarse solapadas, esto le dará el mejor resultado de atenuación. El solapamiento puede alisarse y lijarse con una masilla fina.
    • Otra posibilidad es pegarlas canto a canto, pero de este modo se producirán pérdidas mínimas en el apantallamiento de las frecuencias más altas.
    • Precaución: Debido a la gruesa capa de metal, el papel pintado tiene bordes afilados después del corte. Trabaje con precaución y utilice guantes de protección.

    Toma a tierra

    • Este producto dispone de una superficie eléctricamente conductora por lo que puede/debe conectarse a tierra integrándola en la conexión equipotencial funcional (FPA).
    • Con la conexión a una toma a tierra podrá descargar posibles cargas eléctricas de baja frecuencia y cargas electroestáticas.
    • Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
    • La calidad de la toma a tierra es importante para garantizar su óptima derivación/funcionamiento de ahí que debería ser revisada. Nuestra empresa no asume responsabilidades por los posibles daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
    • Para la correcta derivación a tierra recomendamos comprobar, mediante el PAN-Schukotest, que su instalación eléctrica realmente dispone de una toma a tierra.
    • La calidad de la toma a tierra (resistencia eléctrica) se podrá medir mediante el medidor C-OHM

    Características técnicas del papel apantallante electromagnético ECO-P80

    • Capacidad máxima de atenuación: Hasta 83 dB (vea gráfica de atenuación).
    • Capacidad de atenuación a 1 GHz: 80 dB (99,999999%)
    • Ancho: 90 cm.
    • Largo: se vende por metro lineal
    • Peso: 260g/m2
    • Resistencia al desgarro: 50 (transversal) - 80 (longitudinal) N/15 mm
    • Color: Blanco/Gris metalico
    • Composición: Zinc, celulosa, fibras de poliéster
    • Conductividad superficial: 0,02 Ohm (resistencia cuadrada)

    Otros datos

    • Peso aproximado: 156 g/metro lineal
    • Dimensiones: 90 mm
    • GTIN13: 4260103667012
    • COO: DE
    • TARIFF: 54071000

    Información adicional

    • El material cortado y/o confeccionado a medida está excluido del derecho de devolución.
    • Las mallas/papeles contienen metales, de ahí que pueden oscurecerse por zonas o cambiar de tonalidad. Esto no es un indicio de un desperfecto, sino normal, sobre todo en metales como la plata y el cobre.
