YSHIELD® A300-HEMP | Lámina de apantallamiento electromagnético con estándar militar

Descripción de la lámina apantallante YSHIELD® A300-HEMP según la norma militar MIL-STD-188-125

• El material de base es una lámina de vellón de celulosa muy estable.

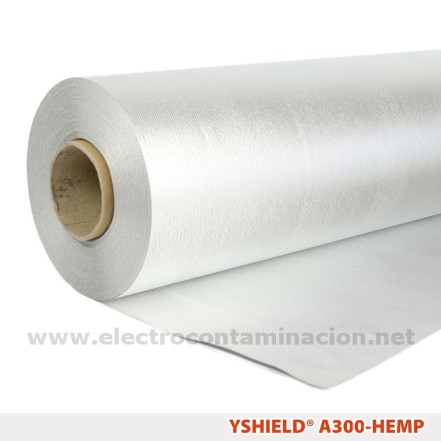

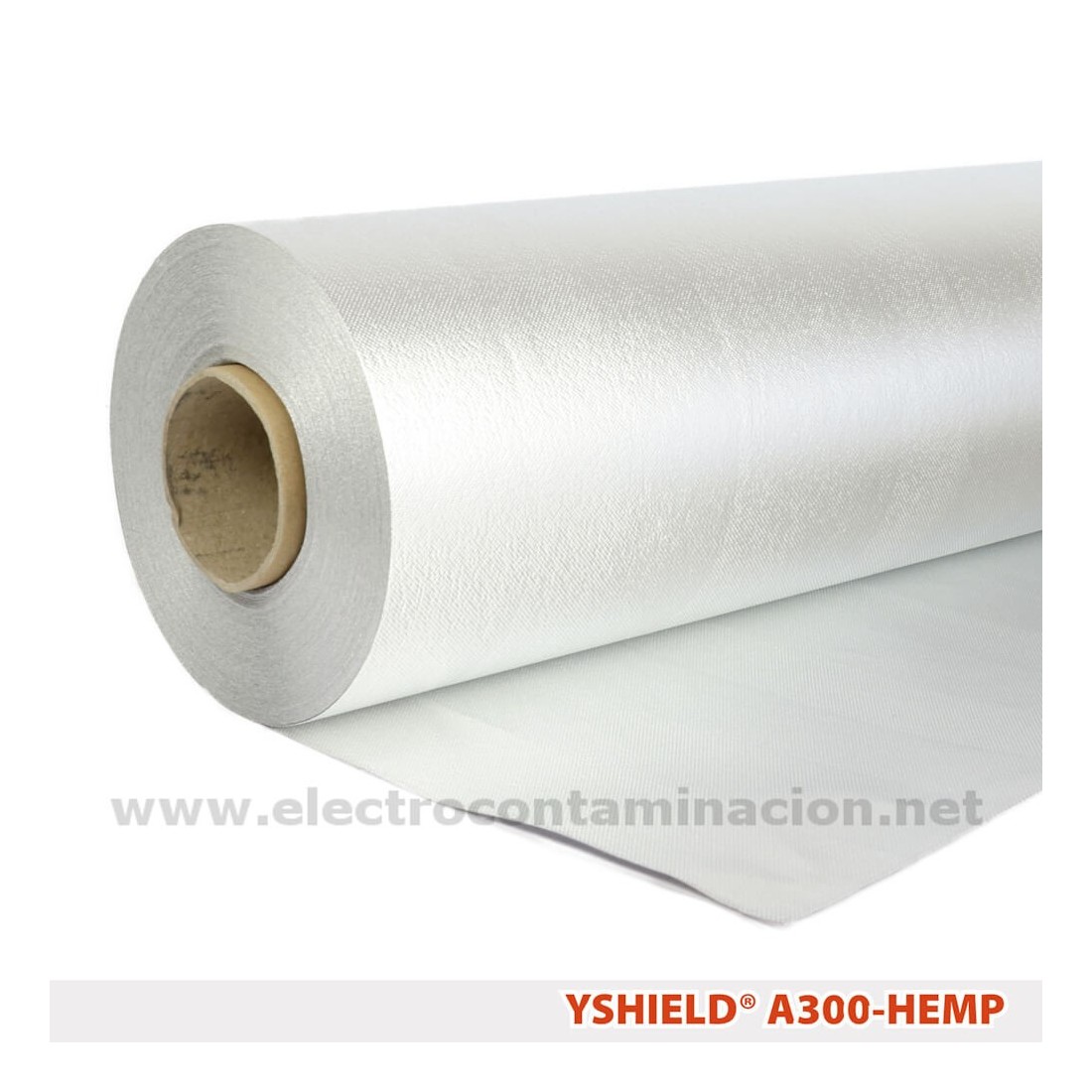

• A300-HEMP es un fieltro estable laminado por ambas caras con una gruesa lámina de aluminio microagujereada.
• Esto proporciona redundancia y grosor de material para cumplir la norma militar MIL-STD-188-125. Esta norma militar de protección contra impulsos electromagnéticos muy intensos (High Altitude Electromagnetic Pulse = HEMP) sirve para proteger instalaciones de infraestructuras críticas. La norma no sólo incluye un apantallamiento mínimo de los campos de alta frecuencia, sino también de los campos magnéticos a partir de 1 kHz.
• La conformidad de este producto con MIL-STD-188-125 ha sido probada por el laboratorio acreditado EMCC DR. RASEK. Este producto cumple los requisitos mínimos de apantallamiento para campos magnéticos de 10 kHz a 10 MHz y campos de alta frecuencia de 10 MHz a 1 GHz. Además, los campos de alta frecuencia de 1 GHz a 40 GHz se determinaron de acuerdo con ASTM D4935-10.
• Las microperforaciones, con 400.000 diminutos orificios por metro cuadrado, hace que el material sea altamente permeable al vapor de agua. Los microagujeros son tan pequeños que no afectan a la sensacional atenuación de apantallamiento de 123 dB. La alta permeabilidad al vapor de agua es una novedad, ya que para MIL-STD-188-125 normalmente se pegan dos láminas de aluminio muy gruesas una encima de otra

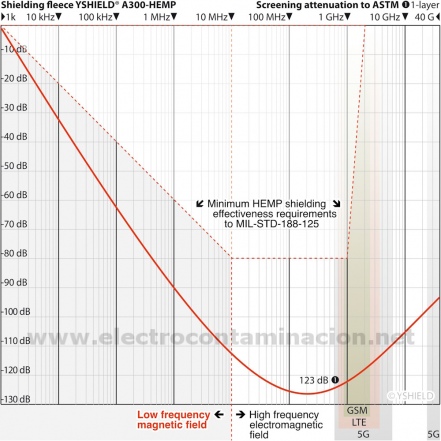

• La medición de atenuación de las ondas electromagnéticas >de 40/600 MHz a 40 GHz< se ha realizado (dependiendo de las propiedades del material) de acuerdo con la norma IEEE Std 299™-2006 o de acuerdo con la norma ASTM D4935-10 (vea arriba la foto de la gráfica de atenuación).
• Apto para toma a tierra (BF) mediante complementos opcionales.
• Idóneo para apantallamientos para recintos (tiendas, almacenes, etc.) con sistemas RFID
• Indicado para la 5G

Aplicación

• Para cumplir los requisitos de la norma MIL-STD-188-125, se requiere un procesamiento de dos capas; el informe de pruebas de EMCC DR. RASEK se refiere al procesamiento de dos capas. Para los instaladores profesionales, nuestro A300-HEMP es una base sólida para un concepto de apantallamiento completo conforme a MIL-STD-188-125, en el que hay que tener en cuenta muchos detalles: Solapamientos, puertas, ventanas, cables, ventilación, etc. Para todos los proyectos de apantallamiento que no tengan que tener en cuenta el componente magnético de baja frecuencia, basta con una sola elaboración, ya que la redundancia ya está prevista en una sola capa.
• Base: las bases absorbentes y calcáreas deben tratarse previamente con nuestra imprimación GK5.
• Adhesión: No usar adhesivos celulósico en las caras de aluminio, recomendamos nuestro adhesivo sensible a la presión PSA, que crea una superficie autoadhesiva (muy buena adherencia para la instalación en húmedo o en seco).
• Solapamiento: Las láminas deben pegarse con un solapamiento de 5 cm. Los bordes de las láminas también deben sellarse con una cinta de apantallamiento (con adhesivo electroconductor); en breve dispondremos de una cinta probada en nuestra gama.
• Materiales de contacto: Debido a la capa de aluminio, debe garantizarse un valor de pH neutro de 4-9 para todos los materiales en contacto directo durante el procesamiento.
• Precaución: Trabaje con precaución y utilice guantes de protección.

Toma a tierra

• Este producto dispone de una superficie eléctricamente conductora por lo que puede/debe conectarse a tierra integrándola en la conexión equipotencial funcional (FPA).
• Con la conexión a una toma a tierra podrá descargar posibles cargas eléctricas de baja frecuencia y cargas electroestáticas.
• La calidad de la toma a tierra es importante para garantizar su óptimo funcionamiento de ahí que debería ser revisada por un electricista. Nuestra empresa no asume responsabilidades por los posibles daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
• Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
• Encontrará los componentes adecuados en el menu izquierdo bajo "Toma a tierra" o abajo en "Productos relacionados".

Características técnicas

• Capacidad máxima de atenuación: Hasta 123 dB (vea gráfica de atenuación).
• Capacidad de atenuación a 1 GHz: 121 dB (aprox. 99,99999999999%)
• Ancho: 90 cm.
• Largo: metros deseados.
• Grosor: 0,4 mm.
• Peso: 300g/m2
• Resistencia al desgarro: 4400 (transversal) - 6800 (longitudinal) N/m
• Valor sd: 0,024 m = permeabilidad al vapor de agua muy alta
• Color: Blanco/Gris metalico
• Composición: Aluminio, celulosa (FSC, EUTR), fibras de poliéster (certificado OEKO-TEX®), polvo adhesivo (certificado OEKO-TEX®)

Otros datos

• Peso aproximado: 280g/metro lineal
• GTIN: 4260103667135

• COO: DE
• TARIFF: 54071000

Información importante

• El material cortado y/o confeccionado a medida está excluido del derecho de devolución.
• Las mallas/papeles contienen metales, de ahí que pueden oscurecerse por zonas o cambiar de tonalidad. Esto no es un indicio de un desperfecto, sino normal, sobre todo en metales como la plata y el cobre.
• Para la venta de productos cortados a medida, la cantidad indicada en el carrito de compra corresponde a los metros lineales de dicho producto.
