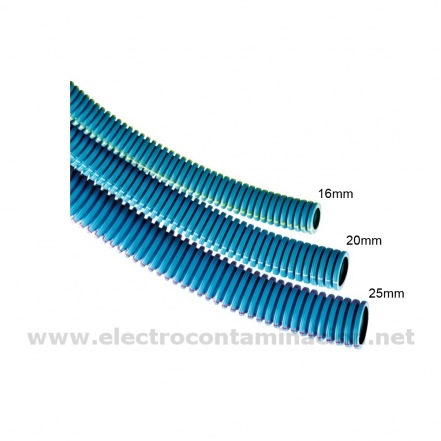

TCE-20 | Tubo corrugado apantallado 20 mm.

Descripción del tubo corrugado apantallado TCE-20

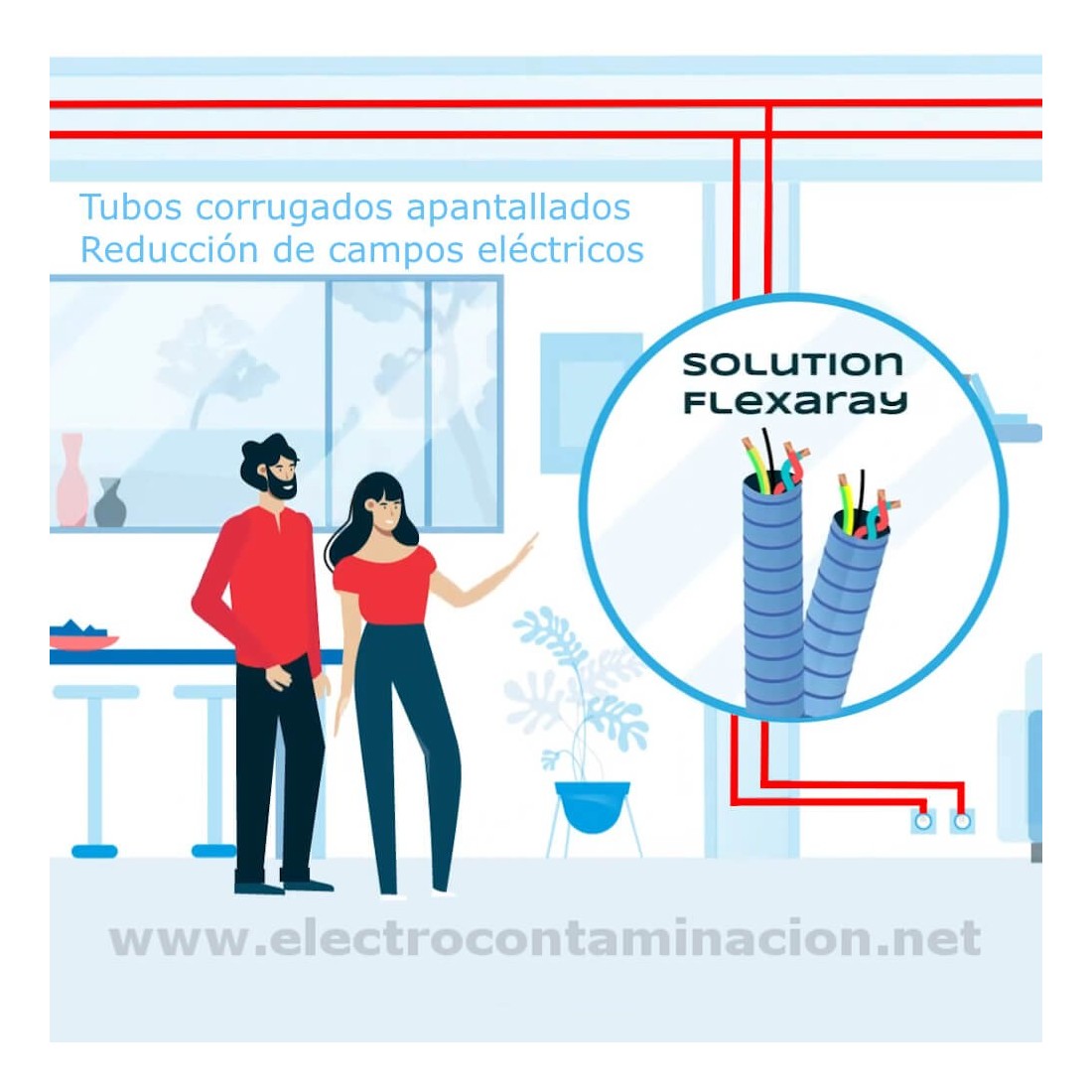

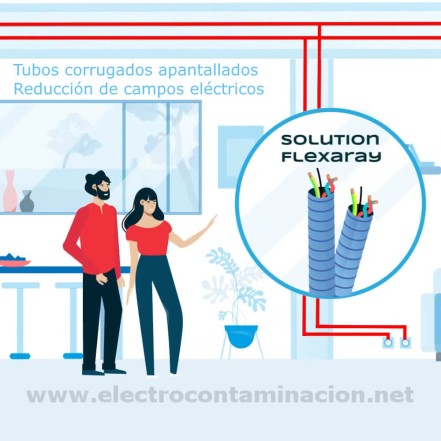

• El tubo corrugado apantallado TCE-20 es un tubo corrugado de alta seguridad para cableado eléctrico que cuenta con un revestimiento interior electroconductivo. Reduce el campo eléctrico de forma significativa cuando se conecta el cable conductor suministrado a tierra.
• Está especialmente indicado para instalaciones eléctricas apantalladas y construcción biológica, ya sea para obra vista, empotrado o embedido en hormigón. Apto para normativa TCO.

Características técnicas del tubo corrugado apantallado TCE-20

• Diámetro: 20 mm.
• Longitud: Rollo de 100 metros
• Longitud del cable semiconductor: 120 metros
• Resistencia al calor: +90°C (± 2°C) Durante 4 horas después bajo una carga de 2 kg durante 24 horas en la misma temperatura.
• Temperatura mínima de uso: -5°C
• Temperatura máxima de uso: +90°C
• No propaga la llama
• Resistencia al impacto: 6 julios a -5°C
• Resistencia de aislamiento: < 100 Ohm con una tensión de 500 V continua.
• Resistencia al aplastamiento: 750 N a 23°C (± 2°C)
• Estanqueidad: Homologado IP44
• Color: Azul
• Material: Poliolefinas

Conexión a toma a tierra

• AVISO IMPORTANTE: antes de usar cualquier componente o sistema conectado a toma a tierra, la calidad de la toma a tierra debe ser revisada para así poder garantizar su óptimo funcionamiento. Nuestra empresa no asume ninguna responsabilidad por los daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
• Los productos y materiales de apantallamiento conectados a una toma a tierra solo deben ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
• Para la correcta derivación a tierra recomendamos comprobar, mediante el PAN-Schukotest, que su instalación eléctrica realmente dispone de una toma a tierra.
• La calidad de la toma a tierra (resistencia eléctrica) se podrá medir mediante el medidor PAN-Groundingtest.

.
