Malla apantallante de acero inox. HEG03 V4A 90cm

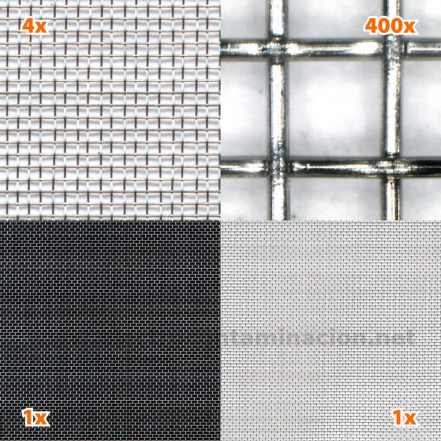

Descripción de la malla apantallante HEG03 V4A

• La malla apantallante electromagnética HEG03 V4A es una malla de acero inoxidable más resistente a procesos de oxidación en comparación con la clase V2A.
• Ofrece una buena capacidad de apantallamiento y es indicada para grapar y atornillar sobre paredes o para ser colocada bajo baldosas, cubiertas, parquet flotante. También puede ser utilizada como mosquitera.
• Protege de los campos electromagnéticos de alta frecuencia y campos eléctricos de baja frecuencia mediante la conexión a toma de tierra opcional.

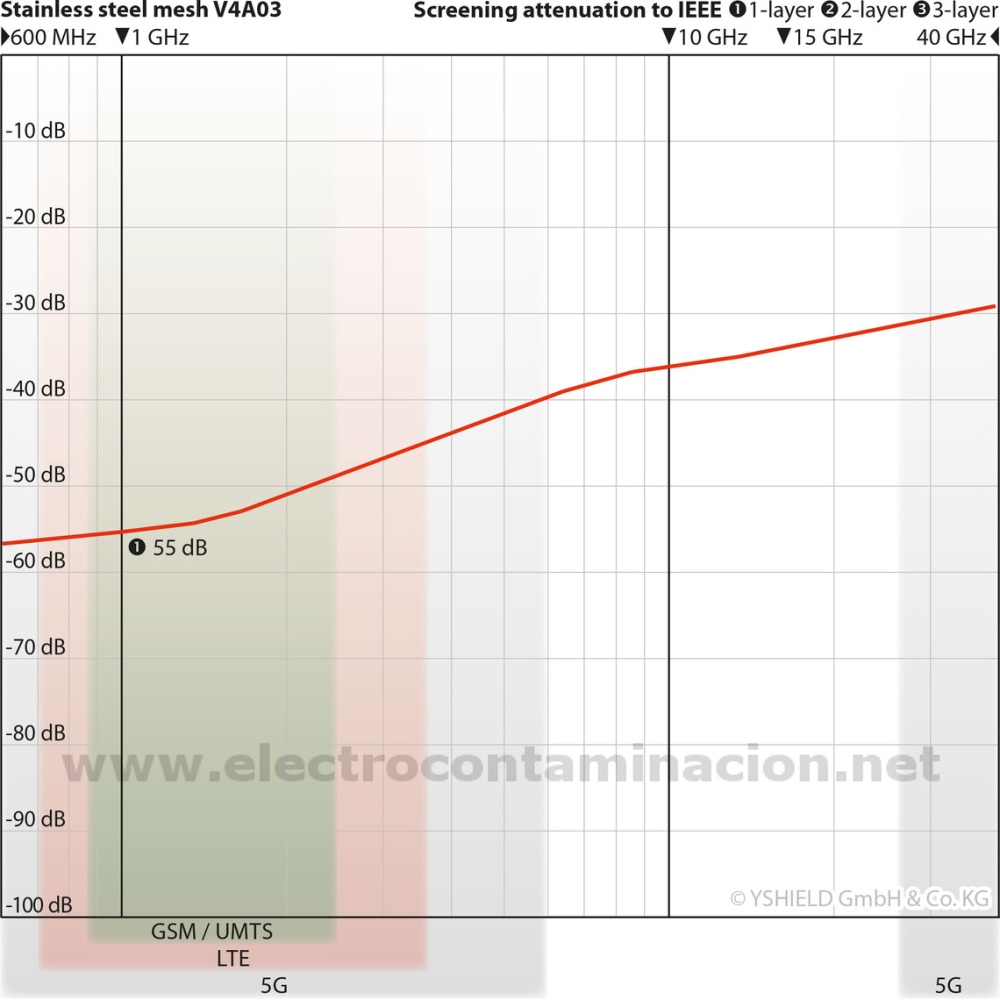

• La medición de atenuación de las ondas electromagnéticas >de 40/600 MHz a 40 GHz< se ha realizado (dependiendo de las propiedades del material) de acuerdo con la norma IEEE Std 299™-2006 o de acuerdo con la norma ASTM D4935-10 (vea arriba la foto de la gráfica de atenuación).
• Apto para toma a tierra (BF).
• Indicado para la 5G: Esta malla de Yshield muestra una buena linealidad en la calidad de atenuación, pudiendo apantallar el espectro de frecuencias hasta más allá de los 40 GHz., consiguiendo una eficacia de apantallamiento en ambos espectros de frecuencia 5G-FR1 (600 MHz - 6 GHz) y 5G-FR2 (24 GHz - 40 GHz).

Aplicación

• Apto para interiores y exteriores
• Cuando se utiliza como mosquitera, el procesamiento es idéntico al de una malla de mosquitera convencional. Se tensaría entre los perfiles estándares de aluminio disponibles en el mercado.
• Cuando se utiliza bajo suelo (laminado, parquet, revestimientos de PVC, etc.), la malla se fija con adhesivo o de forma mecánica.
• Cuando se instale en trasdosados (placas de yeso, etc.), atornille o grape las malla según sea necesario.
• Siempre se aplica lo siguiente: las piezas de malla se coloca con un solapamiento de 5 cm. Para la puesta a tierra, la cinta perforada de acero inoxidable GSS25 se atornilla firmemente a la base de tal manera que todas las piezas de malla queden interconectadas.

Toma a tierra

• Este producto dispone de una superficie eléctricamente conductora por lo que puede/debe conectarse a tierra integrándola en la conexión equipotencial funcional (FPA).
• Con la conexión a una toma a tierra podrá descargar posibles cargas eléctricas de baja frecuencia y cargas electroestáticas.
• Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
• La calidad de la toma a tierra es importante para garantizar su óptima derivación/funcionamiento de ahí que debería ser revisada. Nuestra empresa no asume responsabilidades por los posibles daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
• Para la correcta derivación a tierra recomendamos comprobar, mediante el PAN-Schukotest, que su instalación eléctrica realmente dispone de una toma a tierra.
• La calidad de la toma a tierra (resistencia eléctrica) se podrá medir mediante el medidor C-OHM

Características técnicas de la malla apantallante de acero inoxidable HEG03 V4A

• Capacidad máxima de atenuación: Hasta 58 dB (vea gráfica de atenuación).
• Capacidad de atenuación a 1 GHz: 55 dB (99,9995%)
• Ancho: 90 cm.
• Largo: metros deseados.
• Peso: 200 g/m2
• Diametro del hilo: 0,08 mm.
• Grosor de la malla: 0,16 mm.
• Separación entre hilos: 0,3 mm.
• Conductividad superficial: 0,03 Ohm
• Color: Gris metálico
• Composición: Acero inoxidable de clase V4A (AISI 316 según SAE)
• Ignífugo según: DIN 4102:1994
