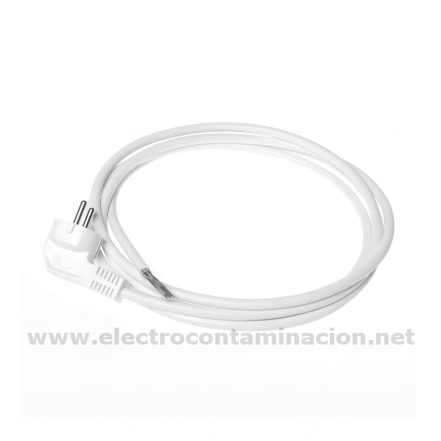

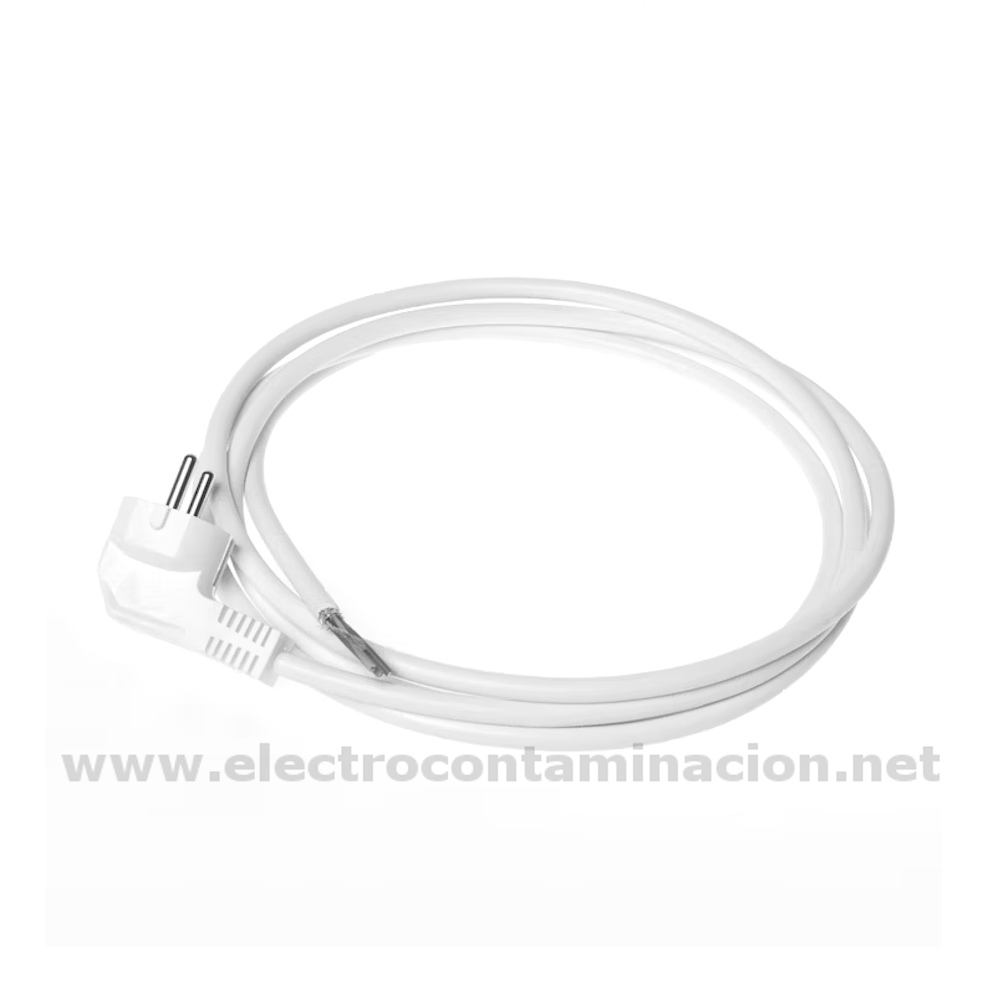

Características técnicas del cable apantallado D-3381
- Hilos / sección: 3 / 1,0 mm²
- Tensión nominal: 250 V / 50 Hz.
- Potencia máxima: 10 A
- Manto apantallante: Lámina de aluminio con derivación a tierra.
- Clase: 1
- Conectores: Schuko / -
- Material de la cubierta: PVC
- Color: Blanco
- Longitud: 2m.
Otros datos
Informacion adicional
Valores en base a intensidades admisibles típicas según el REBT respecto a la sección de los cables:
- - Sección 0,75 mm²
- Empotrado: 6 A > Potencia máx. 1380 W
- Al aire: 10 A > Potencia máx. 2300 W
- - Sección 1,0 mm²
- Empotrado: 10 A > Potencia máx. 2300 W
- Al aire: 13 A > Potencia máx. 2990 W
- - Sección 1,5 mm²
- Empotrado: 10–13 A > Potencia máx. 2300–3000 W
- Al aire: 15–18 A > Potencia máx. 3450–4140 W
- - Sección 2,5 mm²
- Empotrado: 16–18 A > Potencia máx. 3680–4140 W
- Al aire: 21–25 A > Potencia máx. 4800–5750 W
Conexión a toma a tierra
- AVISO IMPORTANTE: antes de usar cualquier componente o sistema conectado a toma a tierra, la calidad de la toma a tierra debe ser revisada para así poder garantizar su óptimo funcionamiento. Nuestra empresa no asume ninguna responsabilidad por los daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
- Los productos y materiales de apantallamiento conectados a una toma a tierra solo deben ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
- Para la correcta derivación a tierra recomendamos comprobar, mediante el PAN-Schukotest, que su instalación eléctrica realmente dispone de una toma a tierra.
- La calidad de la toma a tierra (resistencia eléctrica) se podrá medir mediante el medidor PAN-Groundingtest.
.
