Yshield M6L-85 | Placa apantallante de campo magnético

ML6-85

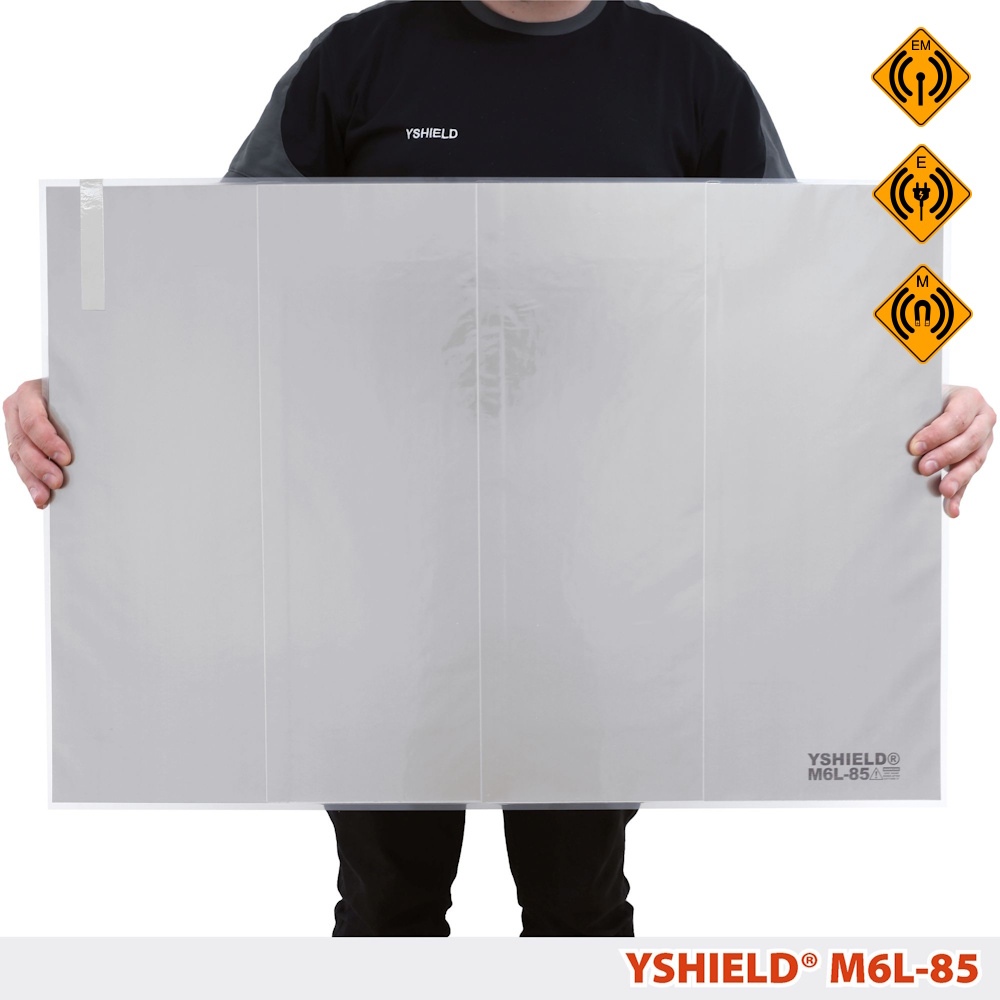

Placa apantallante de 80x55cm. Especialmente indicado para campos magnéticos.
Buena calidad de atenuación

Generalmente disponible en 1-3 días

YSHIELD

More details

  • 60,50 € IVA Incluido

  • Descripción de la placa apantallante YSHIELD M6L-85

    • Apantallamiento de campos magnéticos generados por componentes de corriente alterna, como de corriente continua.
    • La M6L es una placa de apantallamiento de campos magnéticos de baja frecuencia, laminada y protegida de las influencias ambientales por ambas caras. De este modo, la serie M6L puede se instalada por ejemplo, en tejados planos o bajo forjados.

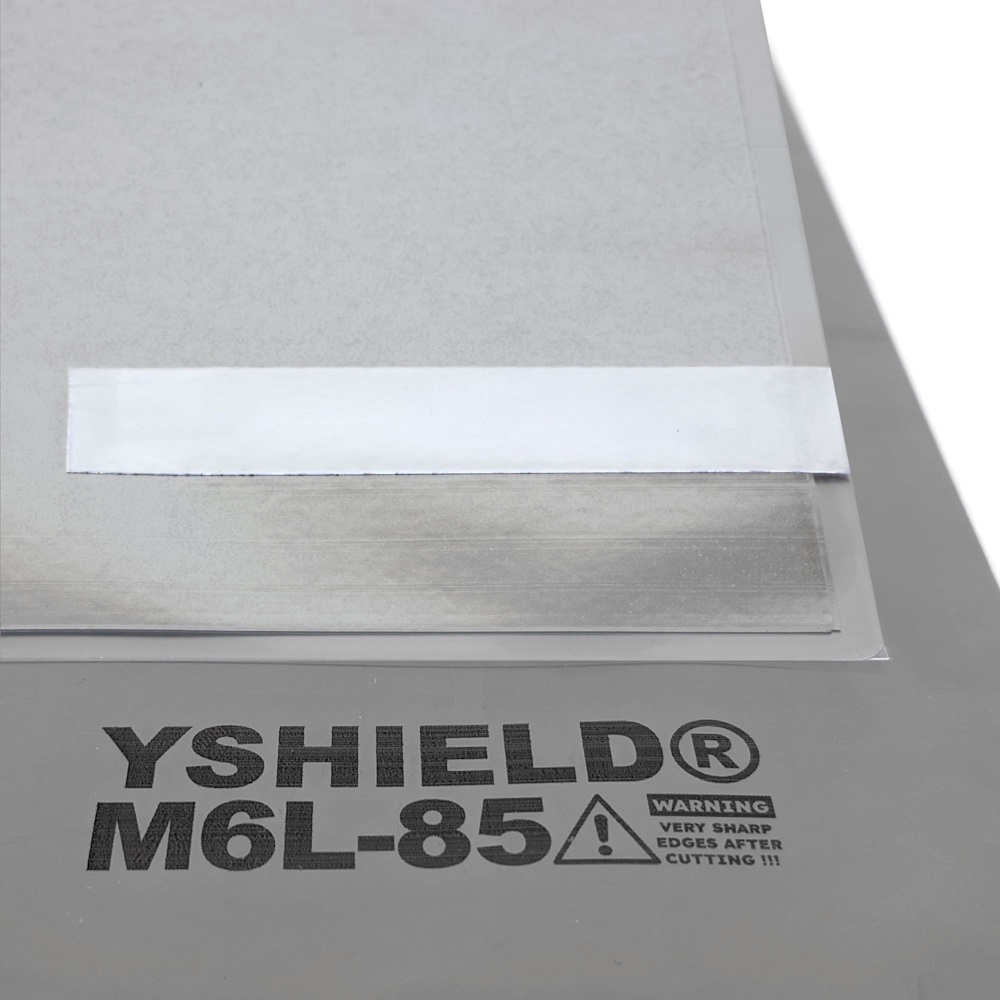

    • Esta placa está fabricada con 6 finas láminas apantallantes superpuestas. Varias capas finas proporcionan mejor apantallamiento que una lámina gruesa.
    • La aplicación en una sola placa muestra la mejor relación precio/rendimiento; para densidades de flujo magnético más elevadas, deben utilizarse varias capas.
    • Adecuado para pequeñas superficies en el entorno doméstico, así como para grandes superficies en la construcción, el comercio o la industria.
    • Puede utilizarse en una amplia gama de aplicaciones; en automóviles, coches eléctricos, furgonetas, autocaravanas y caravanas.
    • Indicado para el apantallamiento de instalaciones de placas solares.

    Aplicación

    • La serie M6L se puede cortar con tijeras para cortar metales/chapa.
    • Los bordes cortados están muy afilados y deben protegerse inmediatamente después del corte, por ejemplo, con cinta textil adhesiva.
    • Utilice guantes resistentes a los cortes cuando trabaje. Recomendamos planificar la colocación de los paneles para no tener que hacer cortes.
    • Para superficies grandes, tenga en cuenta que los paneles muestran una barrera al vapor.
    • Procesamiento con adhesivo: Elija un adhesivo que pueda adherir el laminado protector PET (tereftalato de polietileno). Existen adhesivos de montaje de alta viscosidad para, por ejemplo, sustratos sólidos o adhesivos plásticos flexibles, por ejemplo, debajo de alfombras de coche. Siga las instrucciones del fabricante del adhesivo.
    • Aplicación con grapadora o clavadora: Si la base es adecuada, recomendamos utilizar una grapadora o clavadora eléctrica. Para una capa con solapamiento incluido, basta con una grapadora eléctrica de precio medio; para dos o más capas, necesitará una clavadora profesional. La superficie de las placas deben solaparse al menos 2 cm.
    • Instalación de varias capas: Instale siempre las placas de forma escalonada, las placas superioress deben cubrir los solapamientos de las placas inferiores.

    Toma a tierra

    • Al apantallar los campos magnéticos, también hay que prestar atención a los campos eléctricos por lo que recomendamos realizarse una puesta a tierra para evitar el acoplamiento de campos eléctricos generados por la instalación eléctrica y consumidores eléctricos.
    • La serie M6L está totalmente laminada por lo que hay que procurar mantener un contacto electroconductivo entre las diversas placas.
    • Pegue nuestra cinta de toma de tierra GSX10 o GSX50 a todas las superficies. Grape o clave a través de la cinta de toma de tierra. Las grapas o clavos hacen contacto con la placa y la cinta de puesta a tierra.
    • La calidad de la toma a tierra es importante para garantizar su óptima derivación a tierra de ahí que debería ser revisada por un electricista. Nuestra empresa no asume responsabilidades por los posibles daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
    • Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
    • Encontrará los componentes adecuados en el menu izquierdo bajo "Toma a tierra" o abajo en "Productos relacionados".

    Características técnicas de la placa apantallante magnético M6L-85

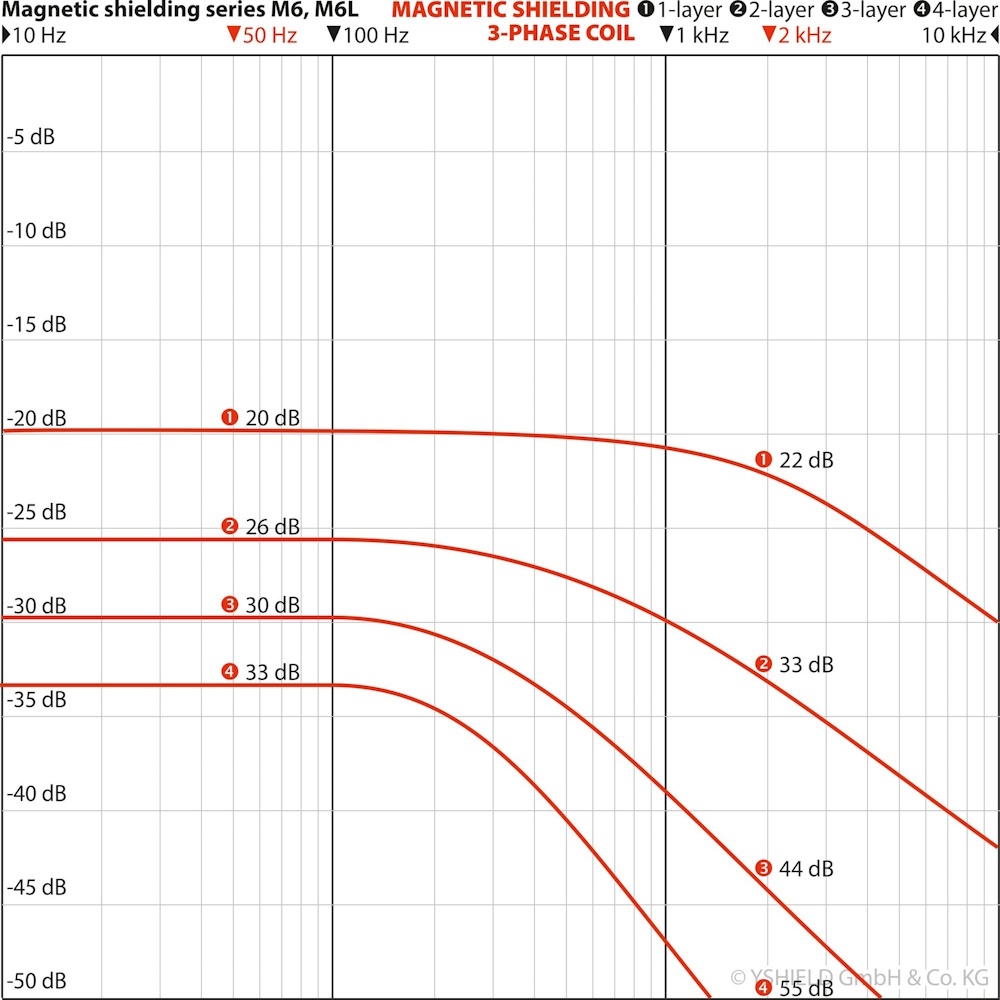

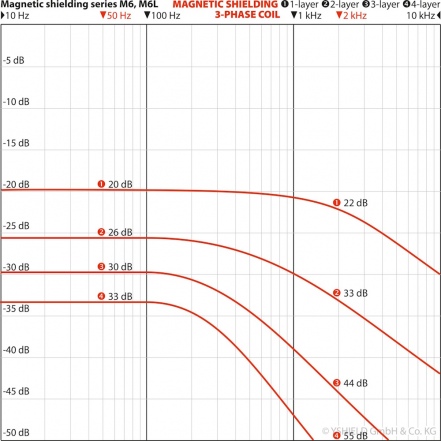

    • Capacidad de atenuación en instalaciones trifásicas;
    • Capacidad máxima de atenuación con una placa: 19,2 dB > 89,0% (vea gráfica de atenuación).
    • Capacidad máxima de atenuación con dos placas: 25,7 dB > 94,8% (vea gráfica de atenuación).
    • Capacidad máxima de atenuación con tres placas: 28,9 dB > 96,4% (vea gráfica de atenuación)
    • Capacidad máxima de atenuación con cuatro placas: 31,8 dB > 97,4% (vea gráfica de atenuación).

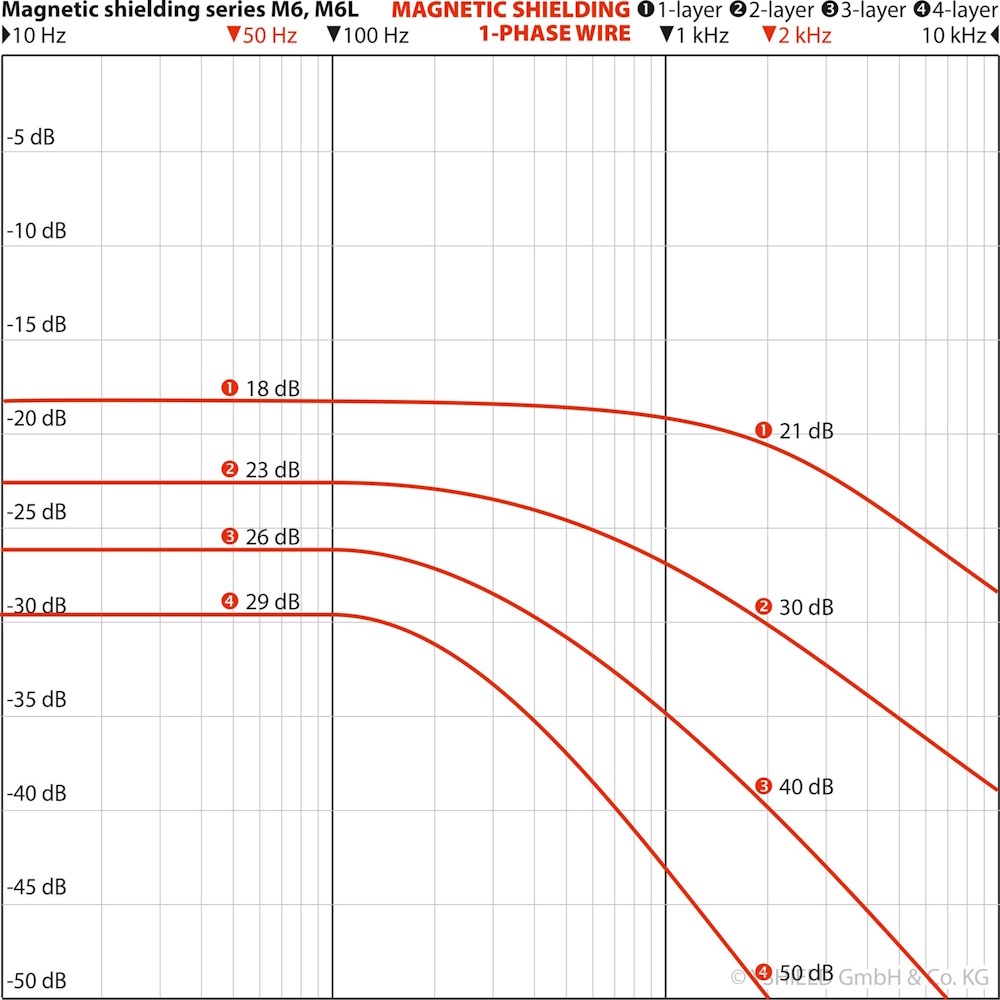

    • Capacidad de atenuación en instalaciones monofásicas:
    • Capacidad máxima de atenuación con una placa: 17,3 dB > 86,3% (vea gráfica de atenuación).
    • Capacidad máxima de atenuación con dos placas: 22,0 dB > 92,0% (vea gráfica de atenuación).
    • Capacidad máxima de atenuación con tres placas: 25,3 dB > 94,6% (vea gráfica de atenuación).
    • Capacidad máxima de atenuación con cuatro placas: 27,6 dB > 95,8% (vea gráfica de atenuación).
    • Capacidad de atenuación en instalaciones de corriente continua; (en breve)
    • Dimensiones: 80x55 cm.
    • Grosor: 0,5 mm.
    • Peso: 640g
    • Color: metalico
    • Composición: -
    • Conductividad superficial:
    • Radio de giro 360º: menor a 20cm

    Otros datos

    • GTIN: 4260103661607
    • COO: DE
    • TARIFF: 7226919900
