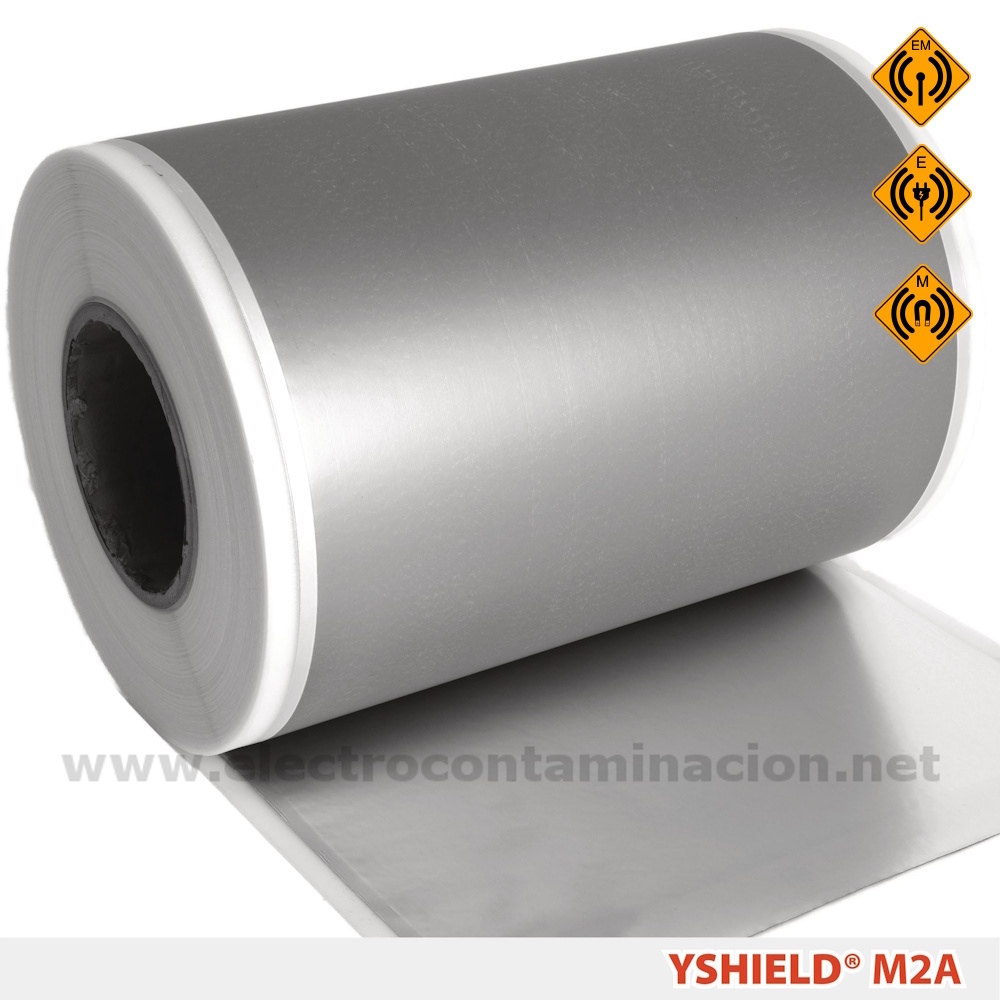

Yshield M2A | Lámina apantallamiento de campo magnético

Descripción de la lámina apantallante YSHIELD M2A

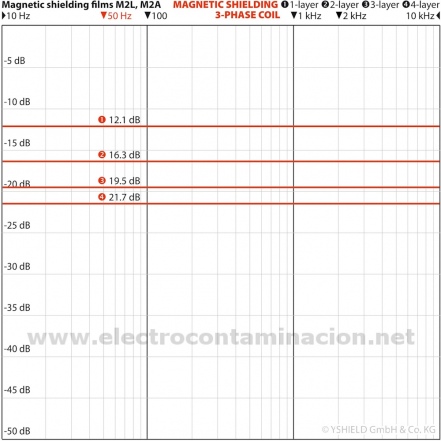

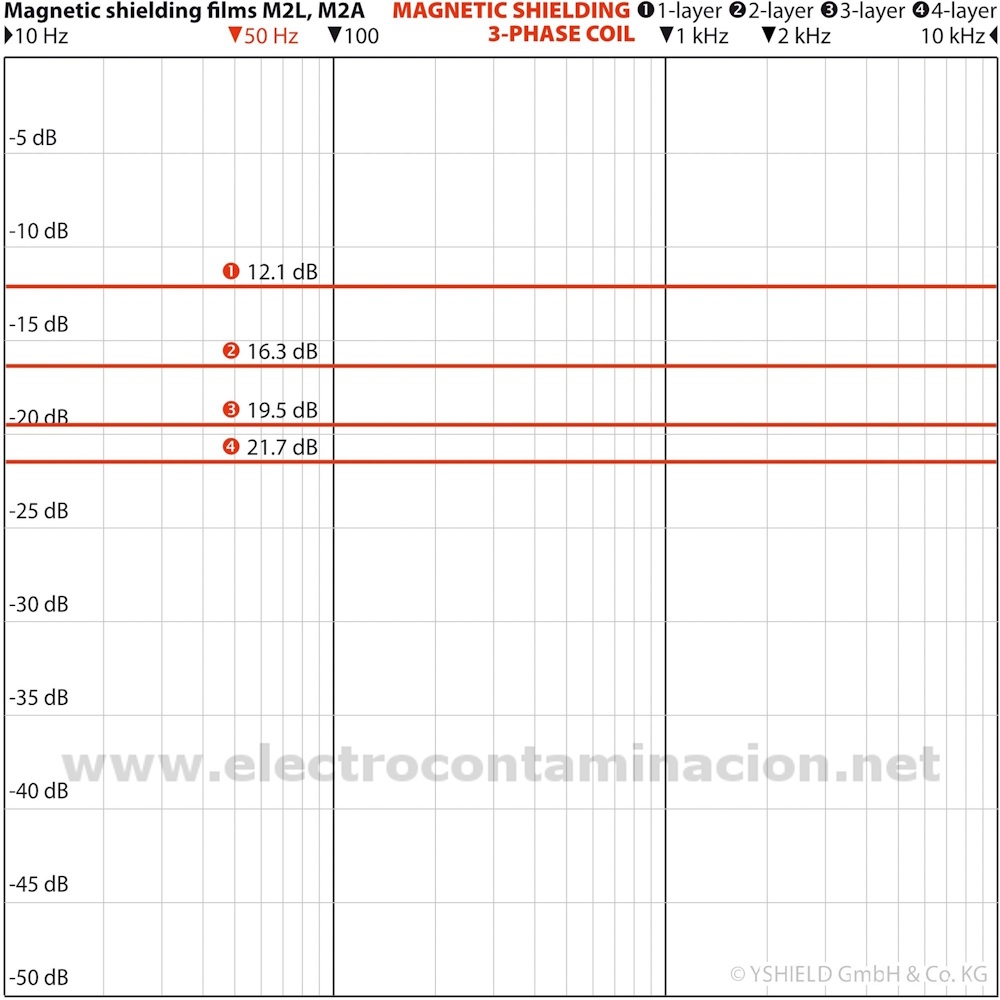

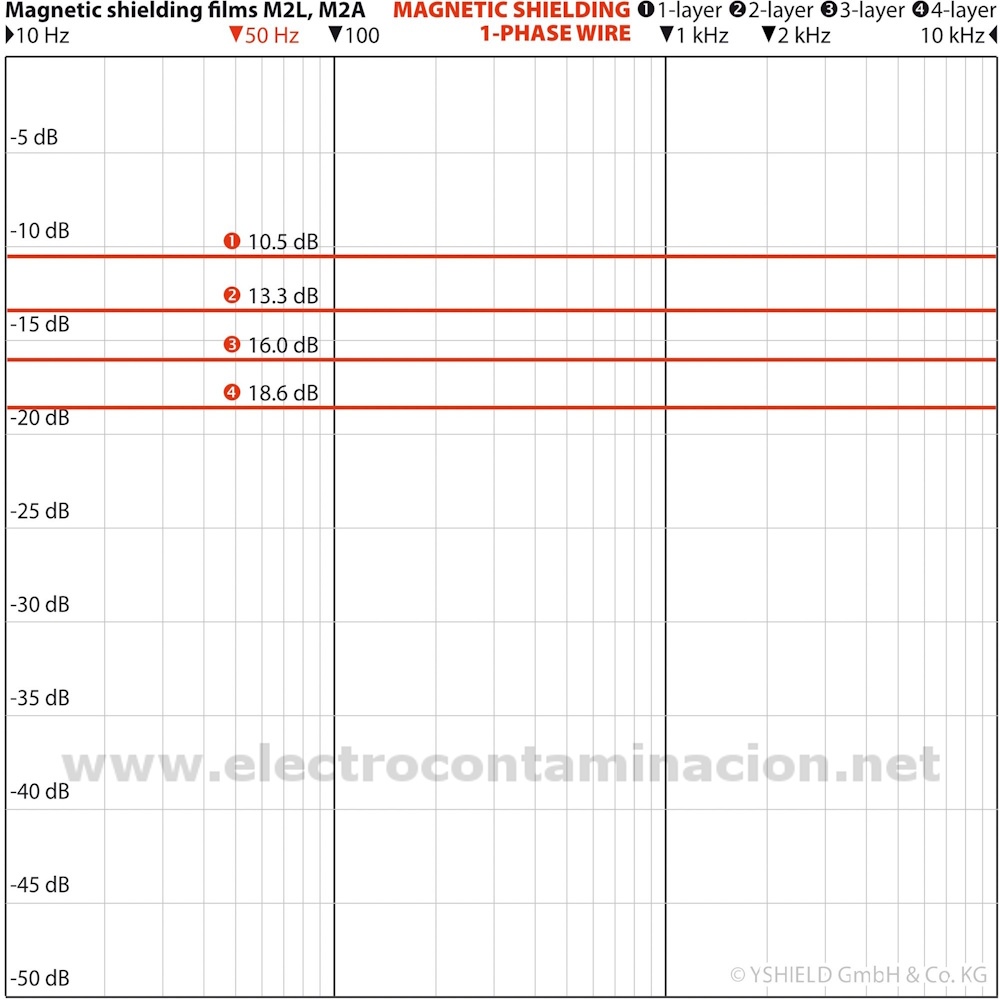

• La M2A es una lámina superfina de apantallamiento de campos magnéticos de baja frecuencia.
• Este producto dispone de 2 capas de lámina de apantallamiento de campos magnéticos de alta tecnología.
• La parte inferior está protegida con una lámina de aluminio, por lo que la lámina también es adecuada para el apantallamiento de alta frecuencia.
• Idóneo para pequeñas superficies en el ámbito doméstico, en electrónica, así como para grandes superficies en la construcción, el comercio o la industria.
• También indicado en una amplia gama de aplicaciones en automóviles, coches eléctricos, furgonetas, autocaravanas y caravanas.
• Indicado para el apantallamiento de instalaciones de placas solares.

Aplicación

• La serie M2A se puede cortar con tijeras para cortar metales/chapa.
• Los bordes cortados están muy afilados y deben protegerse inmediatamente después del corte, por ejemplo, con cinta textil adhesiva.
• Utilice guantes resistentes a los cortes cuando trabaje. Recomendamos planificar la colocación de los paneles para no tener que hacer cortes.
• Para superficies grandes, tenga en cuenta que los paneles muestran una barrera al vapor.
• Aplicación con adhesivo: Elija un adhesivo que pueda pegar la lámina de laminado de PET (tereftalato de polietileno). Existen adhesivos de montaje de alta viscosidad para, por ejemplo, superficies sólidas o adhesivos plásticos flexibles para pegar, por ejemplo, debajo de alfombras de coche. Siga las instrucciones del fabricante del adhesivo. Los sustratos no absorbentes o las capas múltiples pueden ser problemáticos porque el disolvente no puede secarse debido a la película hermética al vapor. Por este motivo, recomendamos nuestro propio adhesivo YSHIELD® PSA, que forma una capa autoadhesiva tras su aplicación y secado.
• Aplicación con grapadora o clavadora: Si el sustrato es adecuado, recomendamos utilizar una grapadora o clavadora eléctrica. Una grapadora eléctrica de precio medio es suficiente para una capa con solapamiento incluido, a partir de unas diez capas necesitará una clavadora profesional.
• La láminas M2A debe solaparse 3 cm.
• Instalación de varias capas: Instale siempre las láminas escalonadas, las superficies deben cubrir los solapamientos subyacentes.

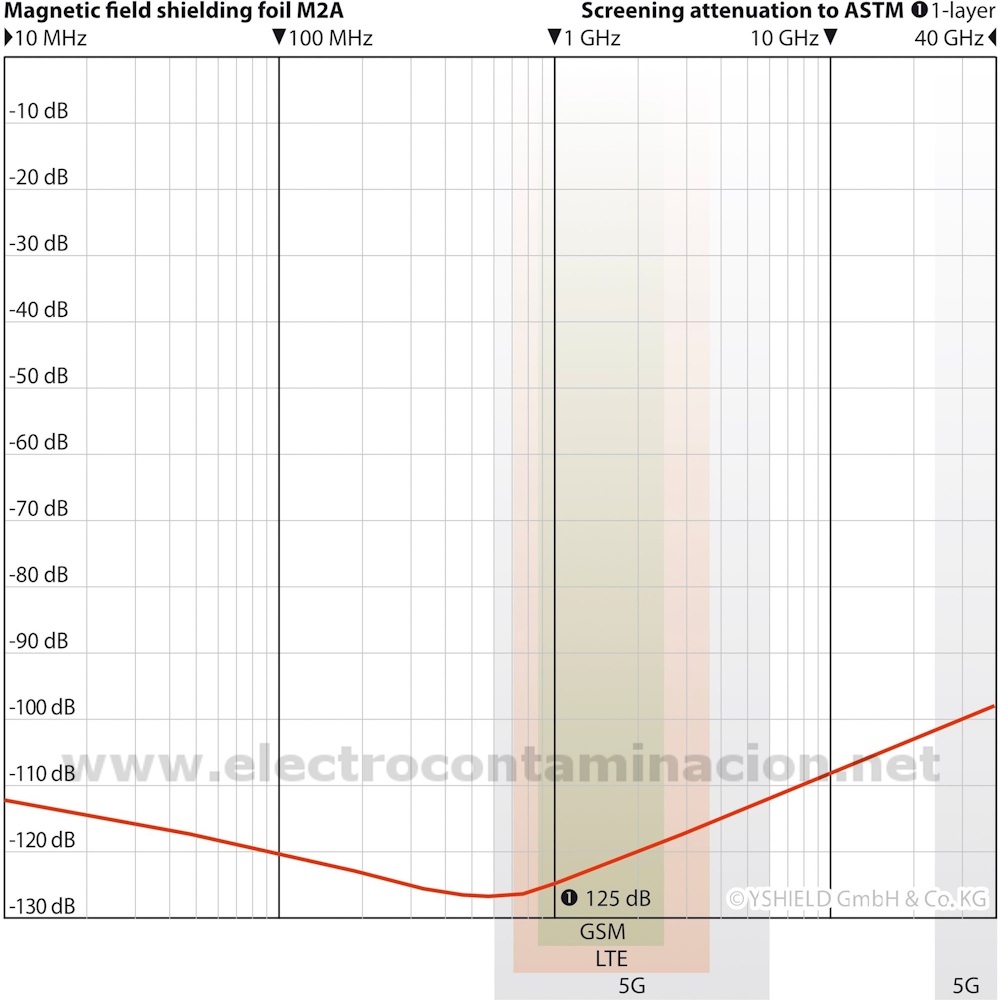

• Apantallamiento de alta frecuencia: La cara superior de aluminio proporciona un excelente apantallamiento contra los campos de alta frecuencia. Para ello, las láminas deben solaparse 3 cm.

Toma a tierra

• Al apantallar los campos magnéticos, también hay que prestar atención a los campos eléctricos por lo que recomendamos realizarse una puesta a tierra para evitar el acoplamiento de campos eléctricos generados por la instalación eléctrica y consumidores eléctricos.
• La serie M2A está laminada por una cara con aluminio por lo que hay que procurar mantener un contacto electroconductivo entre las diversas placas.
• Pegue nuestra cinta de toma de tierra GSX10 o GSX50 a todas las piezas de M2A. Seguidamente conecte una chapa (por ej.) GF2 a la cinta y mediante un cable GL lo podrá derivar a tierra.
• La calidad de la toma a tierra es importante para garantizar su óptima derivación a tierra de ahí que debería ser revisada por un electricista. Nuestra empresa no asume responsabilidades por los posibles daños derivados y/o causados por una instalación y/o conexión a tierra incorrecta. El personal cualificado que realiza los trabajos de conexión es responsable de las medidas llevadas a cabo.
• Los productos y materiales de apantallamiento conectados a una toma a tierra solo pueden ser conectados a instalaciones eléctricas provistas de un "interruptor diferencial" (componente de protección que reconoce fugas de corriente eléctrica) de 30mA (vea su cuadro eléctrico).
• Encontrará los componentes adecuados en el menu izquierdo bajo "Toma a tierra" o abajo en "Productos relacionados".
